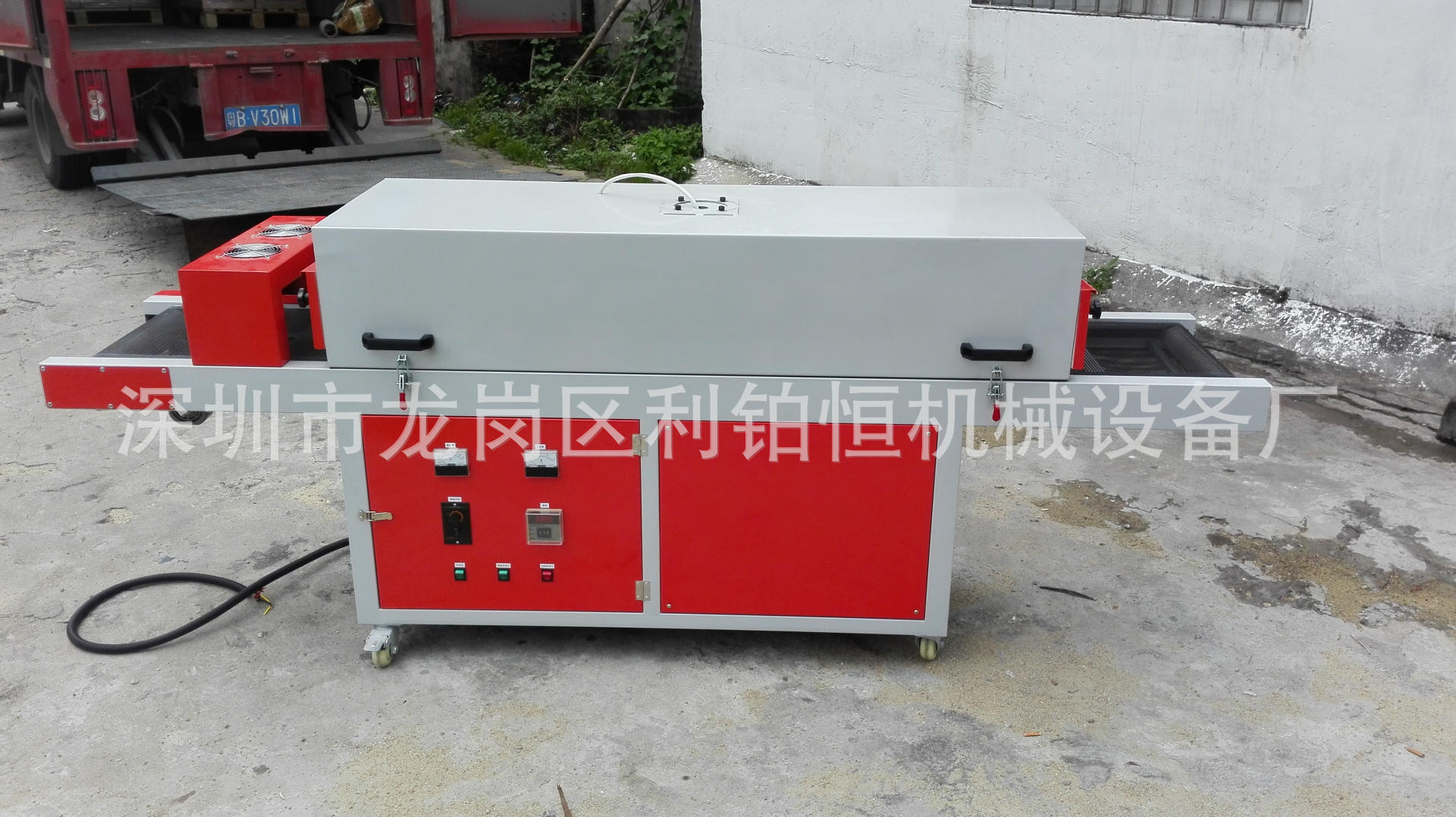

涂装设备_涂装设备隧道式流水线高温烘干箱

高温隧道炉最高温度0-2００度，可根据你所烘烤产品的需要任意调节温度，并配有报警定时系统，操作间单，自动化程度高

主要技术指标：

干燥架最大尺寸mm

温度调节：400X2500X1200mmMM

常温0-200℃

电源：220V/50HZ

发热管功率：  5 KW

外形尺寸: 400X2500X1200mm

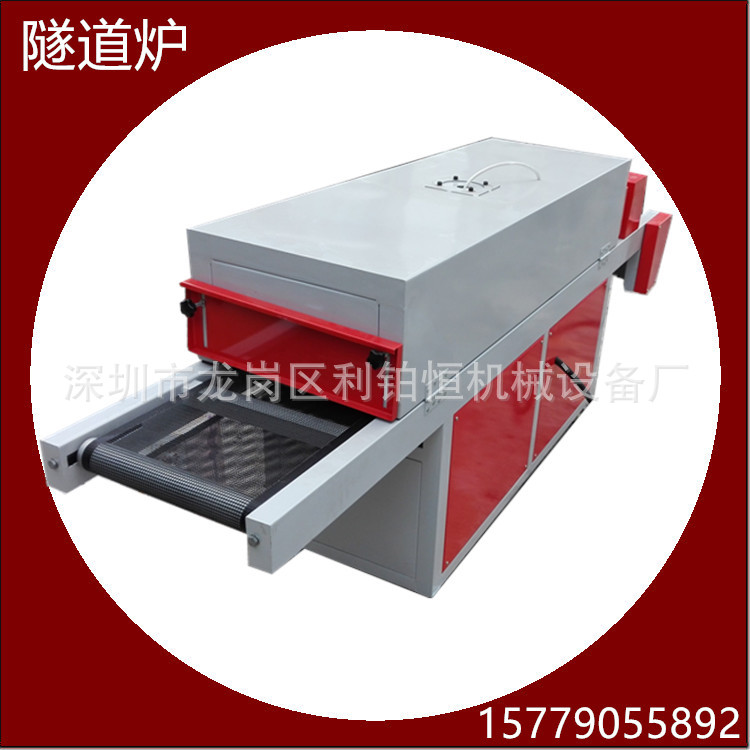

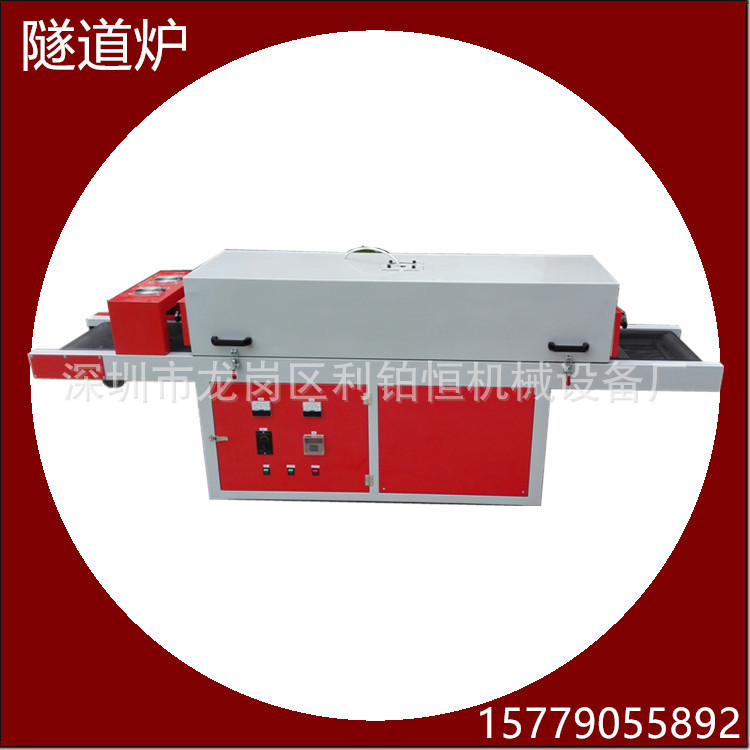

隧道式烘干炉简介：
一、组成：
      该隧道式烘干炉主要由：输送系统、热风烘干系统、自动温控加热系统、循环风机匀风系统、除雾系统、电器控制系统等组成一．

隧道式烘干炉描述：
    隧道式烘干炉为继电器控制全自动形式，除人工装卸工件外，其它工艺工序过程全部自动完成。人工将要烘干的工件放在输送带上，输送系统自动按顺序将零件依次送往各工序段，对工件进行烘干、冷却后到达下料工位，整个烘干过程即完成。整机设计合理，外装美观占地小易拆方便维修。

二、输送系统

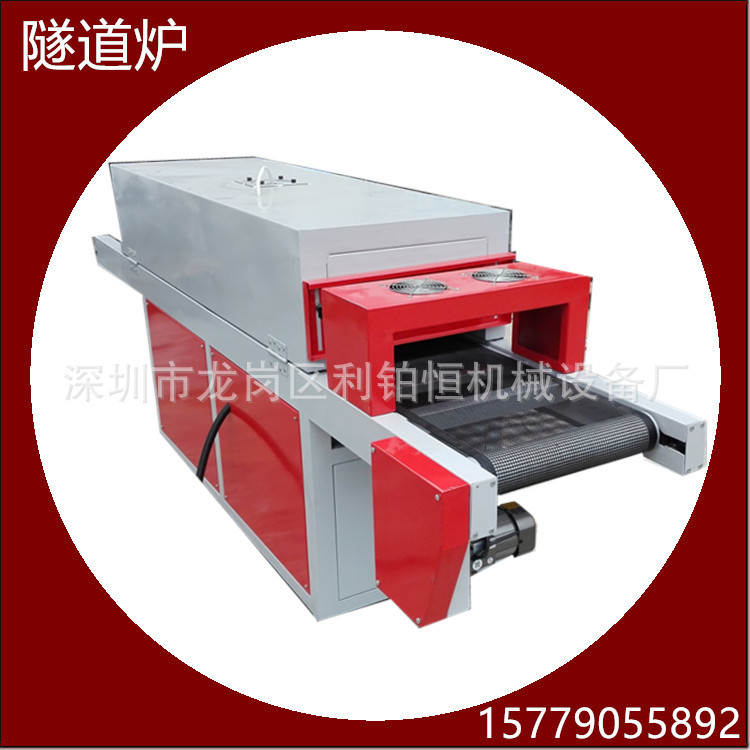

     隧道式烘干炉输送系统由摆线针轮减速机、输送带、主传动轴、被传动轴等组成。输送带视具体情况可采用不锈钢网带、铁氟龙网带、PVC网带、滚筒等各种各样输送带。( 材质根据客户实际情况来定）。输送带输送速度在0～6m/min连续无级可调。
三、热风烘干系统

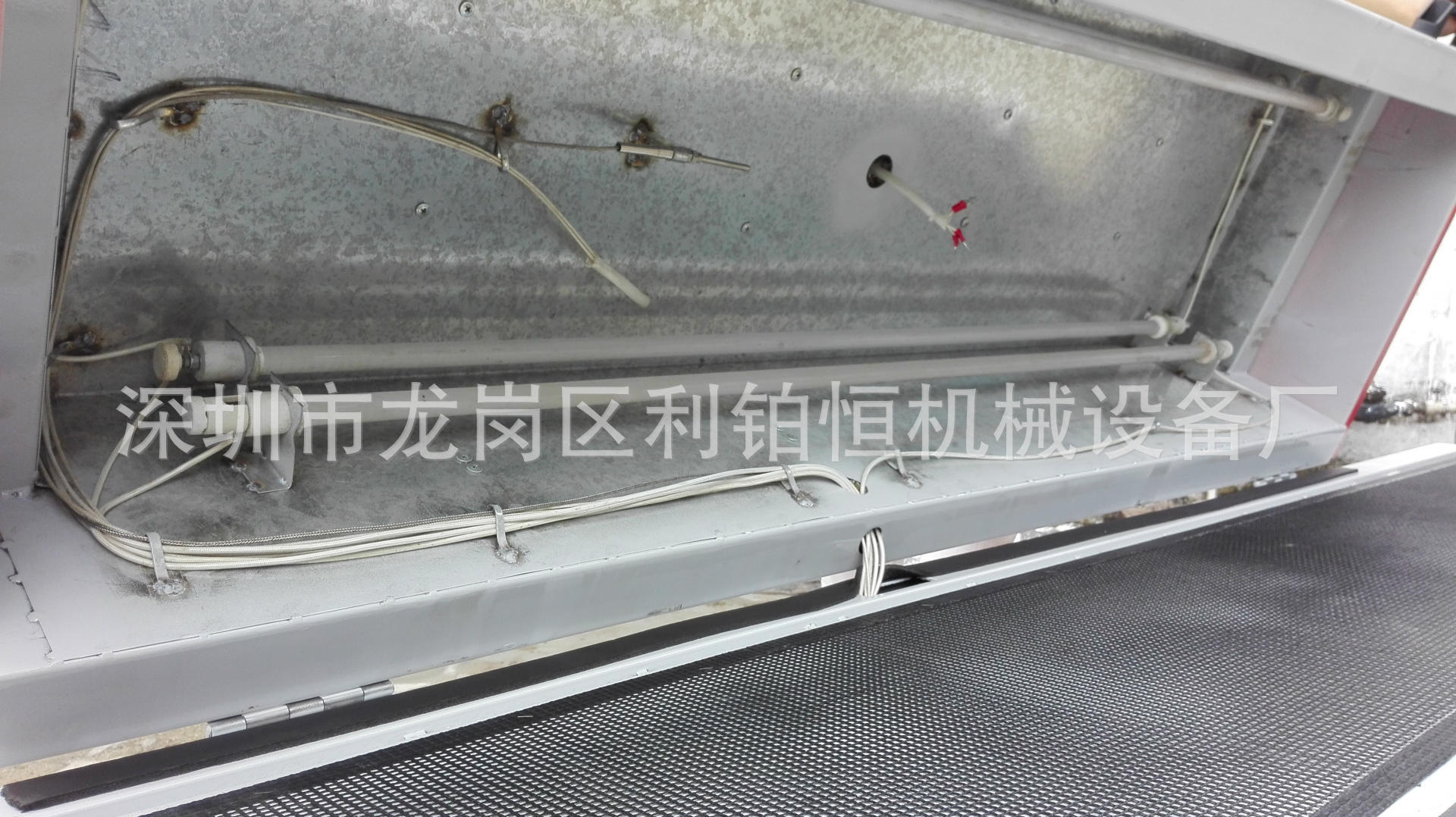

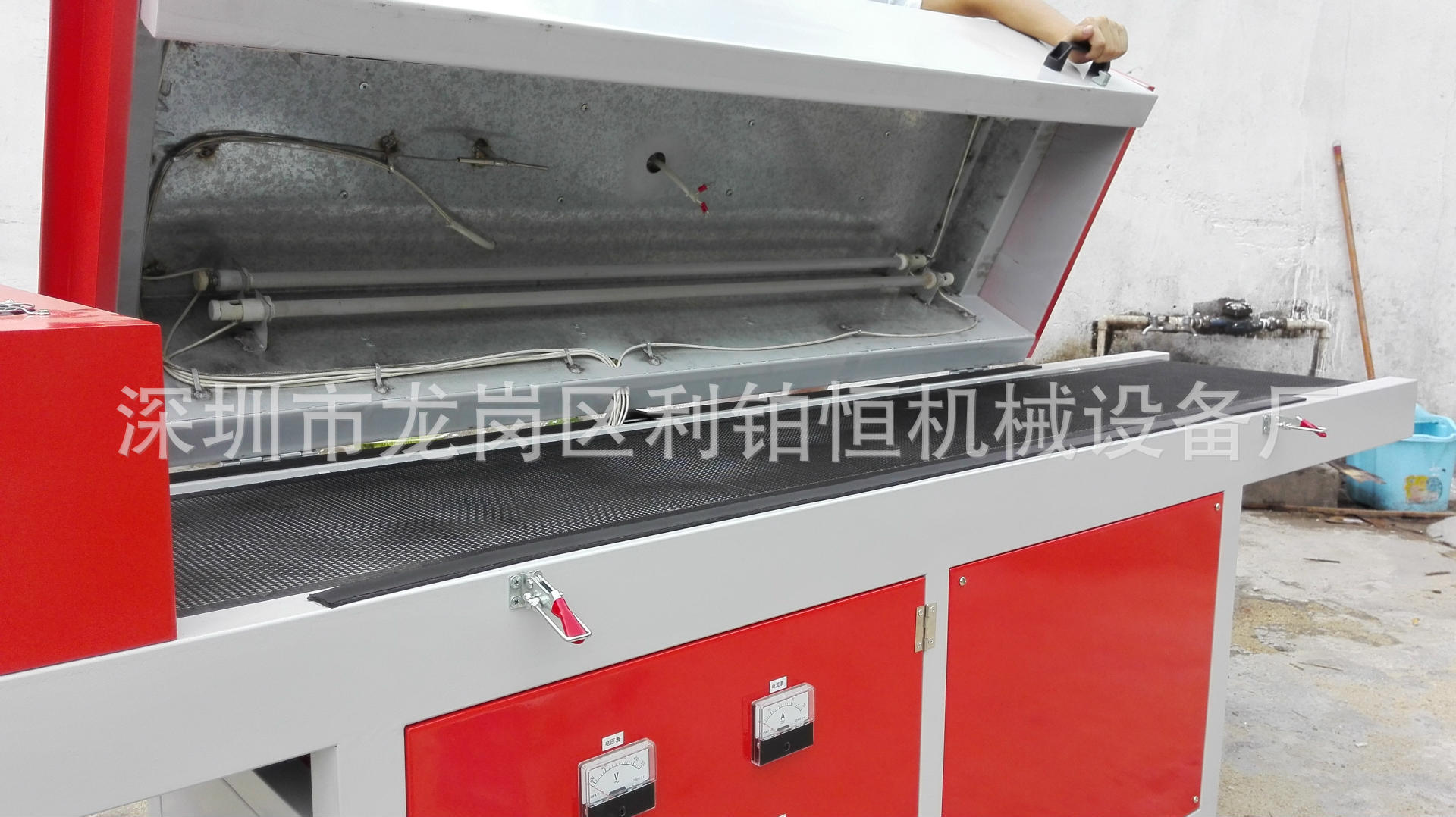

     系统由循环风机、电热管、温度探头、温控仪等组成。循环风机使烘干箱内的热空气均匀，避免物体表面受热不均，来自加热器的热风（常温～250℃可调）均匀吹向输送的工件，加快工件无水干燥。
四、除雾系统
    本机采用抽雾风机抽吸炉内雾汽，经外接管道排到室外。
五、电器控制系统

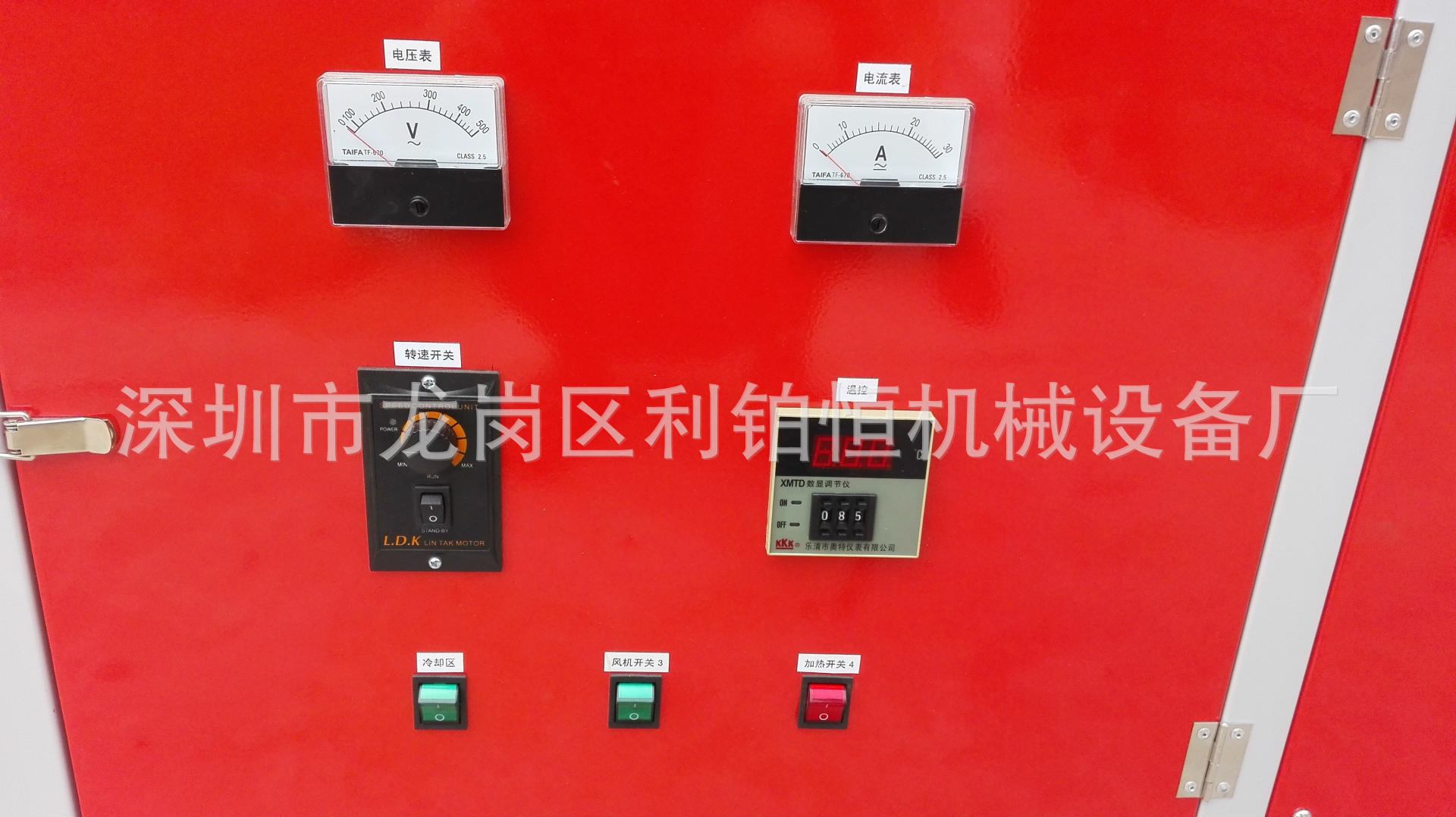

    采用继电器半自动控制，设备所用低压电器元件均采用国产优质名牌产品。进出料端设急停按钮，防止出现意外情况，不能及时停机，提高设备的安全性能。电控柜设有双色灯表示设备正常运行、故障两种状态。

烘箱用途

采用电加热对丝网印刷，喷漆，电镀以及印刷电路等行业的烘干，除湿等工艺，还可用于食品，纺织品，压铸小件等工业的干燥，烘烤，喷漆工件烘干，固化工件，烘干工作，西淋瓶，安瓿瓶，化妆品用瓶，制药玻璃制品瓶和中药信其它物料连续烘干灭菌。工作场所整洁，生产效率高，是目前我国制药厂，中药厂，饮料厂，日用化工厂必不可少的设备之一。

烘道种类：

有热风循环烘道，红外热风高温烘道，红外线烘道，热风循环烘道等等。不同烘道有不同的工艺，实现不同的适用范围和作用。例如红外线烘道广泛应用于丝网印刷，喷漆，电镀以及印刷电路等行业的烘干，除湿等工艺，还可用于食品，纺织品，压铸小件等工业的干燥，烘烤等。

流水线烘道工作原理：

电加热平板线烘道采用加热管外置式加热，将电能转化为热能，热量经低噪音高压风机吹入进风道，传入箱内，形成热风循环，箱体设有对流搅拌技术，温度非常均匀，具有自动控温，调速，故障报警等特点，使用安全，方便，环保，节能等优点。

流水线烘道技术要求：

烘道内采用优质镀锌板（不锈钢板），外壁采用优质成型钢板制作，大梁用后成型钢板制作，保湿层采用纤维石棉保温，电加热管为耐高温不锈钢无缝管钢管，结晶氧化镁粉做绝缘，风机采用低噪声高压离心风机，保温采用硅酸铝纤维棉网带为优质铁氟龙耐高温网带，不锈钢网带等。
