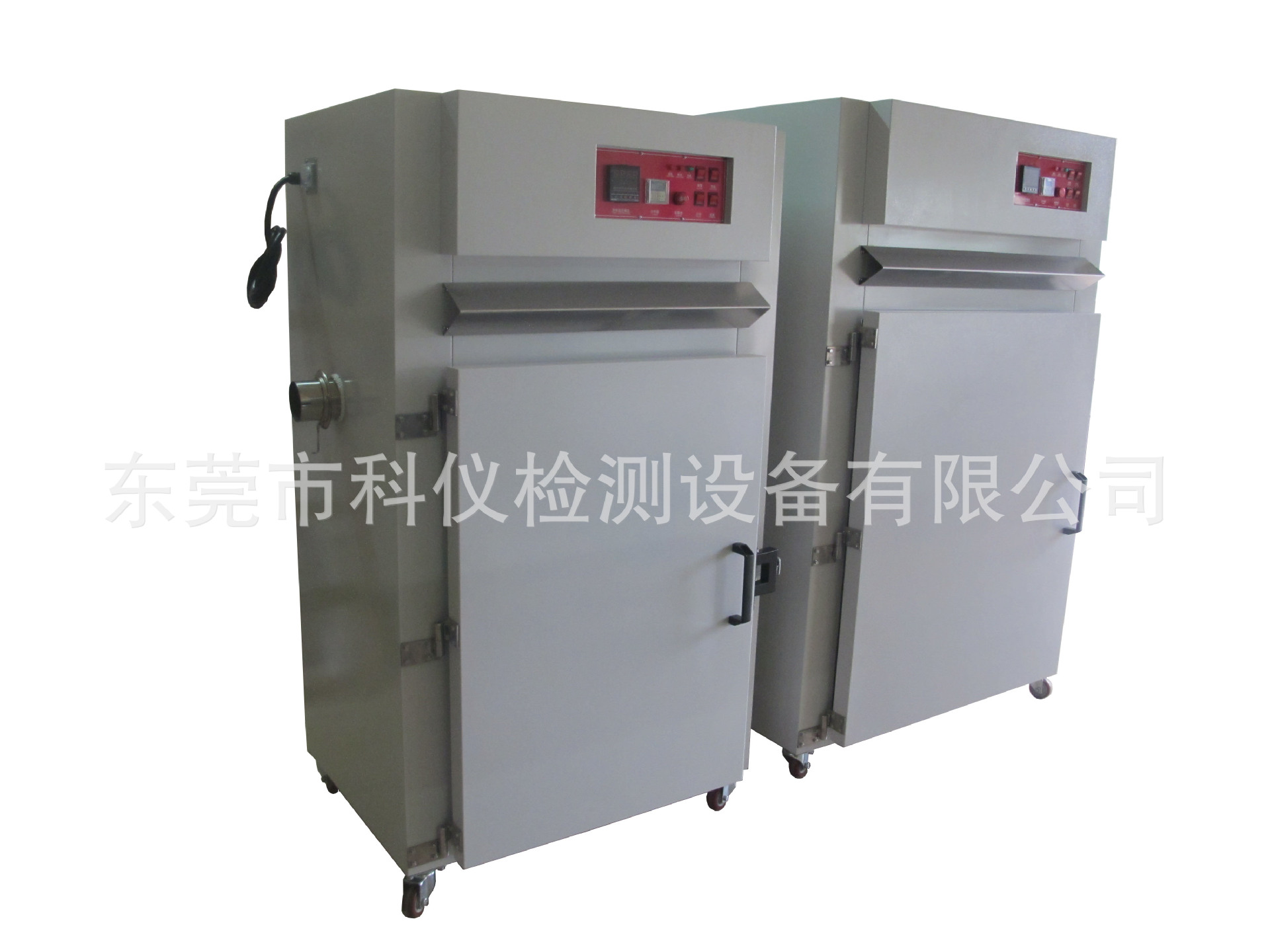

KY-GWKX100高温烤箱(技术规格书)
一、箱体结构尺寸
1、内尺寸:700(W)×1000(H)×500(D)mm;(宽×高×深)
2、外尺寸:1050(W)×1750(H)×820(D)mm;(宽×高×深)以实物为标准;
3、控制箱:位于机台右方,独立电箱一个;
4、开门方式:单门由右至左开启,无视窗;
5、内材质为:304#不锈钢砂板,厚度1.5mm;
6、外材质为:冷轧钢板,厚度1.2mm,粉体烤漆处理;(米白色)
7、内分四层,第一层箱内底起80mm,以上平分,配网板二块;
8、保温材质为:耐高温硅酸铝棉,保温效果好,保温层厚120mm;
9、门口密封材质为:耐高温石棉绳;
10、机台安装活动脚轮及四个固定脚,可任意推动,固定位置.
二、温控系统
1、温度控制为PID数显仪表(台湾台松仪表),单点式控温,可自动演算,PV/SV同时显示,按键设定;
2、定时器设定:1秒-9999时(可选择设定小时、分钟、秒钟)
温到计时,时间到停止加热,同时报警提示;
3、感温线(K)型;
4、输出为3-32V;
5、电流控制器为: SSR固态继电器;
6、加热元件:耐高温不锈加热管;
7、温度范围常温+50~400℃,温度可调,常期使用450度以内;
8、控制精度±2.0℃;
9、显示解析1℃;
10、温度分布均匀度: 100℃±2℃, 200℃±3℃,300℃±4℃, 400℃±5℃空箱测试;
三、送风系统
1、强制送风循环,双风道,内箱左、右出风,顶部吸风;
2、马达为长轴心耐温专用型,功率750W/380V;
3、风轮为多翼式涡轮型10.5寸;
4、顶部排风口一个、后部进风口一个.
四、电源装置
1、电压 AC 380V 三相五线
2、电流 14A
3、加热功率 8KW
六、安全保护系统
1、超温保护系统:当温度失控时,超过超温保护设定温度时,自动停止加热供电,从而保护产品及机器的安全;
2、电路保护系统:缺相保护、接地保护、快速保险等。
