最佳回答：

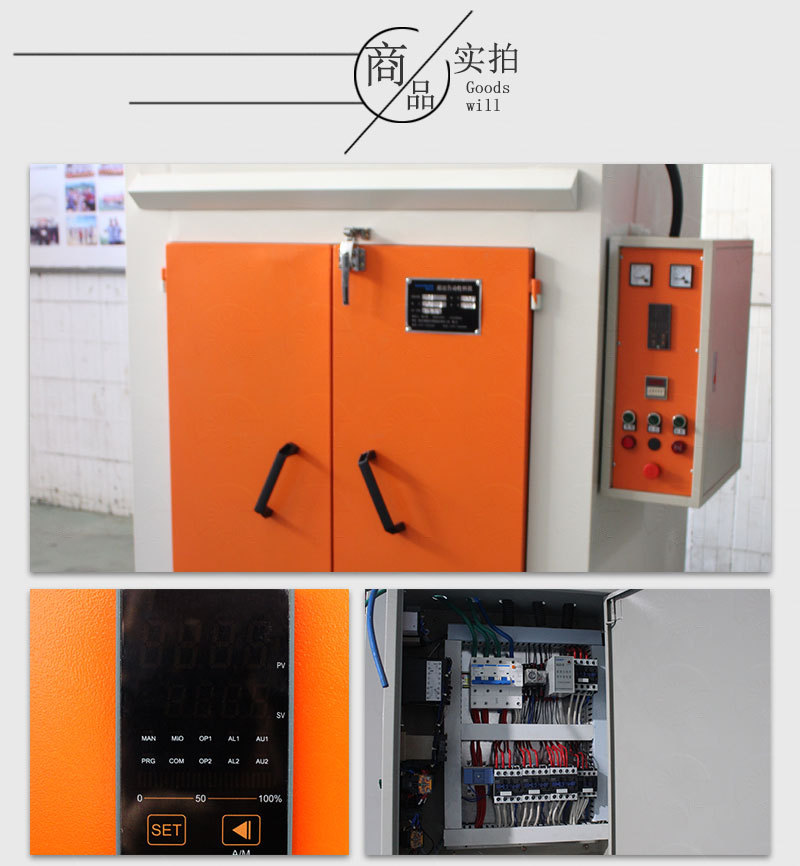

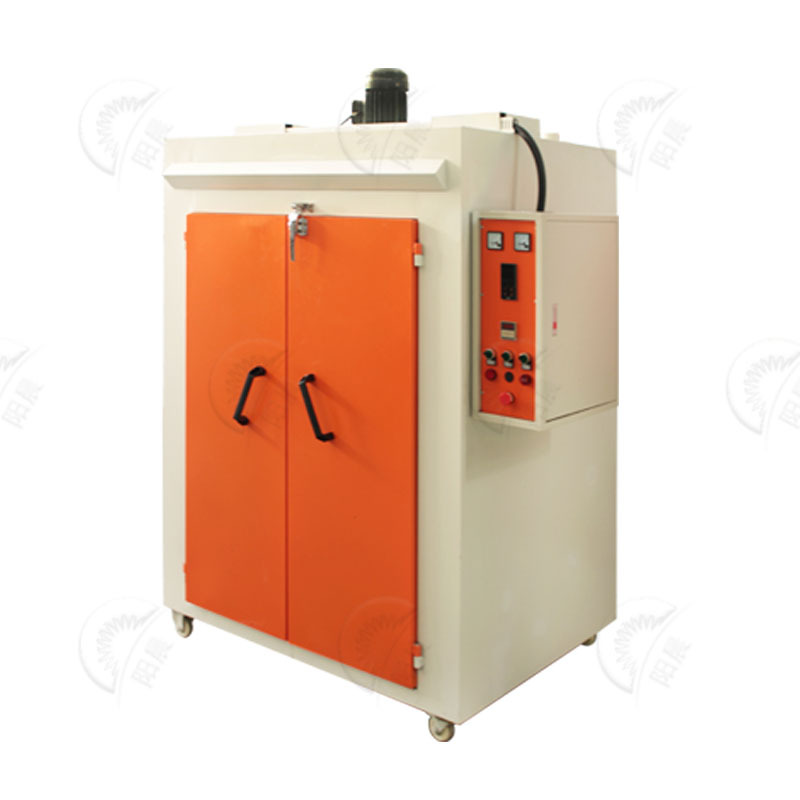

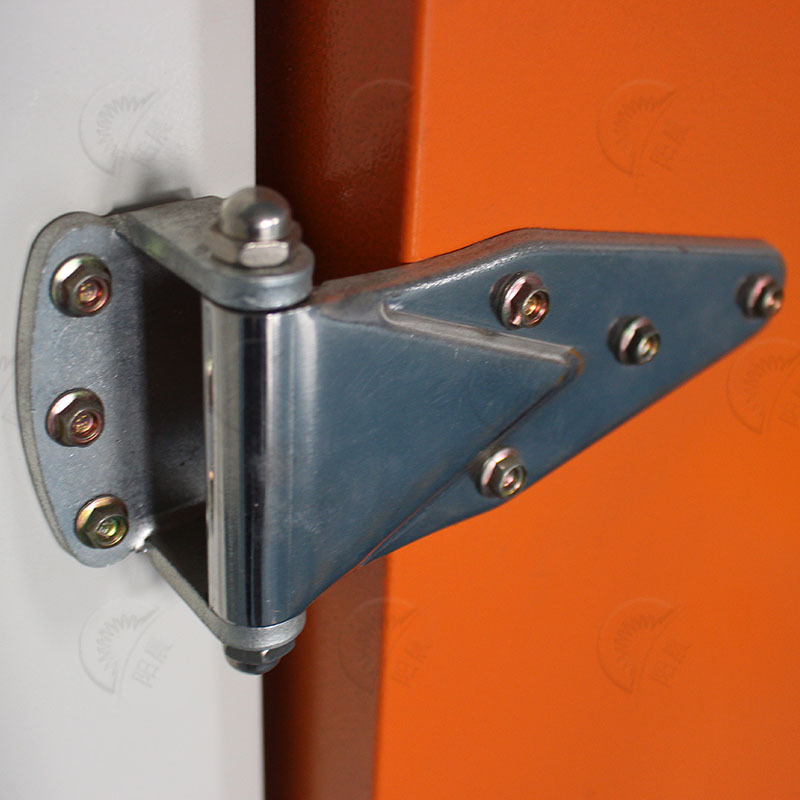

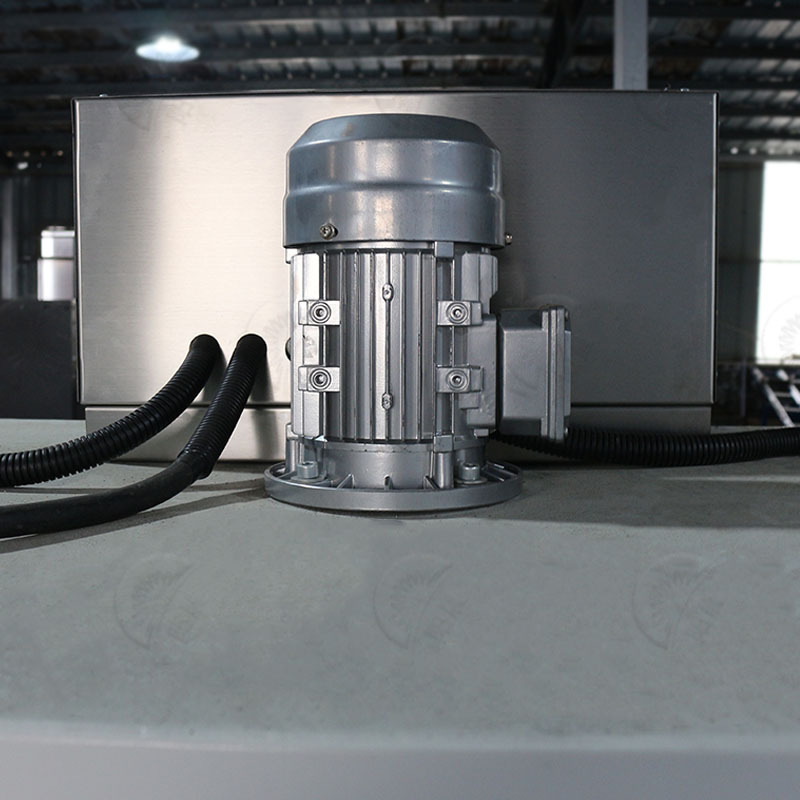

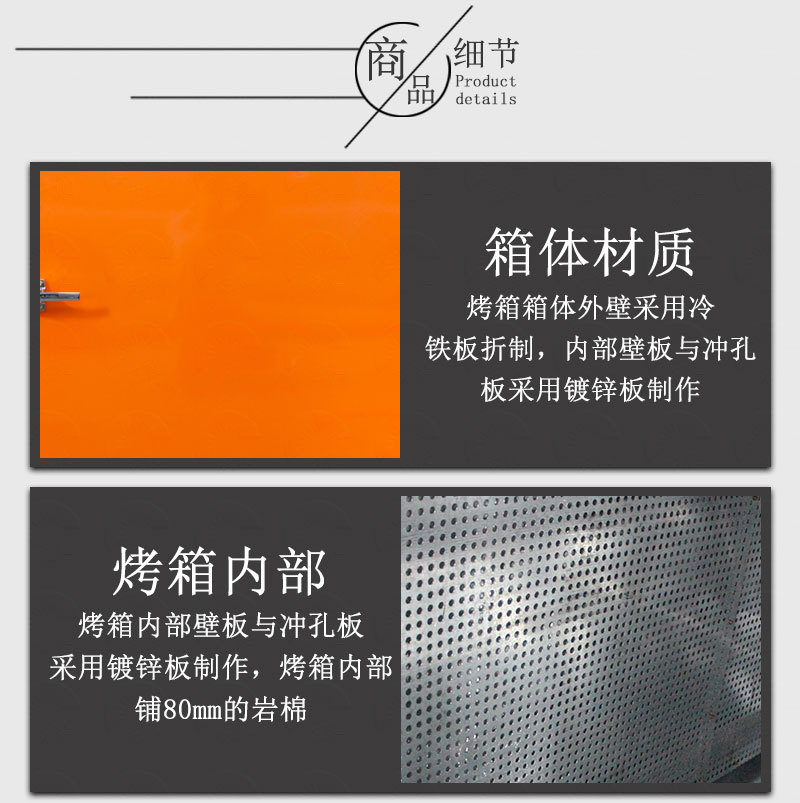

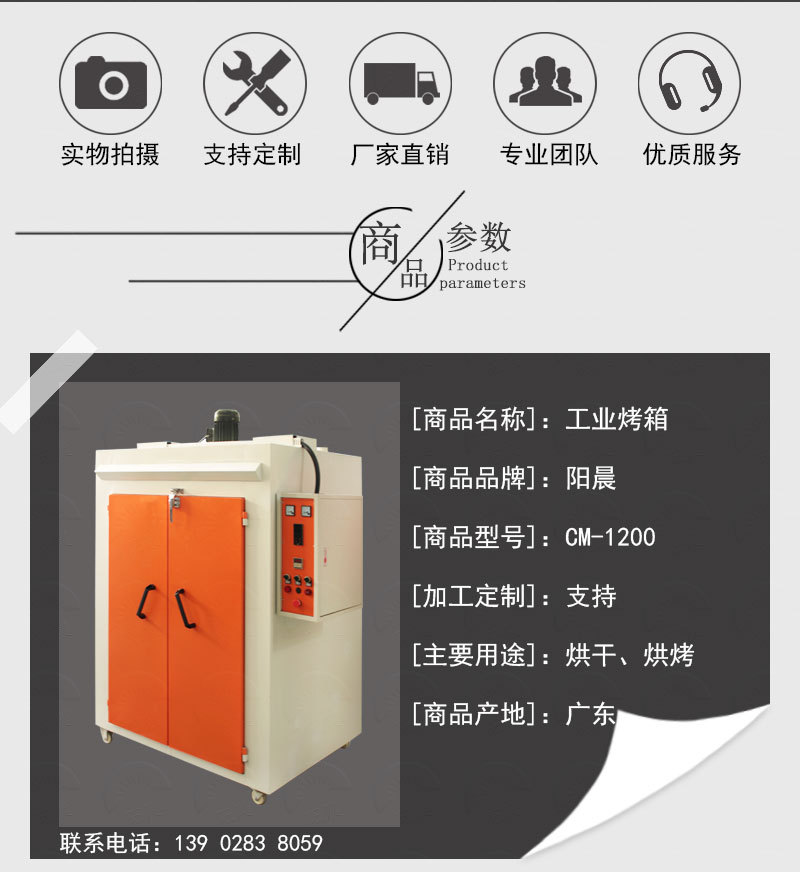

这个不同烘箱不同的控制要求，所以图纸也是不一样的。
最佳回答：
这个没有什么层段编号，只是说这一个配电箱有七路出线，后面的去向、用途右侧都写着。
至于那 Z1、Z2、C1、C2之类的，就是画图的自己写的编号，没有什么关键性的意义。只需按照图上标出的线径、导线根数，以及该穿什么管子，将各路出线引到现场即可。
其他答案1：
看一个配电箱图纸，1.看配电箱编号，确定它的用途，如一般AL是照明，AP是动力，ALE是双电源箱等；2.看配电箱是明装暗装，还是落地，是否防雨等；3.看箱子一次图，如进线开关，出线开关大小、品牌，总功率，是否有二次线路，是否与外部有控制联络等；4.看配电箱的上级配电箱和下级配电箱，进出线电线电缆规格等。这些都看懂了，基本就差不多了。
你说的那个回路层段编号不准确，有可能是配电箱的编号（一般在整个图纸的四个角少，例如AL1、AP1），也可能是配电箱一次系统中每个出现回路的编号（在出线开关后面，例如WL-1等）
其他答案2：
你这是七个回路的箱子，很简单，应该是家里的配电箱吧。总闸是4P 40A，下面分7个漏电
最佳回答：
配电箱是数据上的海量参数，一般是构成低压林按电气接线，要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电箱。正常运行时可借助手动或自动开关接通或分断电路。
PLC配电箱的用途：合理的分配电能，方便对电路的开合操作。有较高的安全防护等级，能直观的显示电路的导通状态。
配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电箱。正常运行时可借助手动或自动开关接通或分断电路。故障或不正常运行时借助保护电器切断电路或报警。借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。
其他答案1：
配电箱(柜)用于电源分配，控制箱(柜)用于安装设备的控制元件。如果箱内安装有plc，那么也可以叫PLC控制箱(柜)。没有专门的定义叫PLC控制箱(柜)。
其他答案2：
没有专业的定义?此图是叫控制柜或PLC配电箱(如没有PLC只能叫前者)都行!
其他答案3：
谢谢！ 什么意思？ 我知道有哪些厂家用假PLC做配电柜，还有的专哪种好自己评估吧！ 其实这个东西就像显示屏一样，谁能说哪家真好，哪
最佳回答：
这个很明白呀，这个配电箱，有4路插座，4路预留照明。2路应急照明，两路空单P空开不接线（备用）呀预留照明，线得敷设好，暂不接照明。一般说明位置暂不能确定。
其他答案1：
系统图上写的很清楚嘛，其他的都是预留。将来有需求的时候再敷设。比如说现在是粗装，仅考虑基本照明，而配电箱考虑的是精装照明，回路多，灯具也多。
其他答案2：
图上没有什么1—4轴区域照明电源？》
最佳回答：
配电箱电气原理图问题请教……答：MCCB—塑料外壳式断路器 p:pole 极的意思 4P就是指4极,应该是3条L线+1条N线(具体看断路器上的标识) 3P:3条…
配电箱系统图怎么看?……答：RPD15是施耐德前年的型号了,现在是PR PLD9-D63/4P是德国金钟默勒的元件D型脱扣曲线,额定电流63A,4极(可同时接通分…
配电箱系统图符号意思……答：TSM-63?50/3P为TSM-63系列小型断路器,额定电流50A3极。 TSM3-40?40/2P为TSM3-40系列小型断路器,….
配电箱系统图……答：JX系列照明.动力控制配电箱,分为通用型、户外型和带透视窗型,根据用户需要可做成明装和暗装式,同时,自行设计了系列结构尺寸,以适应客…
(图片)请教高手:根据照明配电箱系统图如何确定配……答：照明配电箱或落地式配电箱的箱体尺寸规格,一般在设计图纸的配电箱接线系统图上可以对照查出。 1、照明配电箱一般多为墙内暗装,设计图纸中…
配电箱系统图中的ups电源是指什么电源?……答：UPS(Uninterruptible Power System/Uninterruptible Power Supply),即不间断…
配电箱系统图就是配电系统图吗?……答：呵呵,怎么会呢?配电系统图是一个大的系统,最少包括从低压配电室引出开始,经过配电总箱(柜),主干电缆,分箱(柜),末端箱(柜),到设…
配电箱系统图中1P、2P、3P,L1、L2、L3……答：1P、2P、3P在系统图中代表空开的极位的意思。 L1、L2、L3,,A、B、C.,U、V、W表示三相电的相序。在不同的设计院,不同…
怎么看懂照明配电箱系统图……答：进线先进入配电箱内总漏电保护开关,然后再由总漏电开关分给其它分断路器,这些分断路器就是接每个房间照明或者是插座。一般5A以下断路器就…
建筑电气设计里配电箱系统图中的安装容量(KW)和……答：ABC单相电流取最大值折算到三相,然后再和三相的电流相加,根据计算电流选择断路器和导线,您可以参照网… 它列举了电流的计算方法,…
其他答案1：
怎样能 学会看懂原理图
1.要熟悉配电箱所用到的各种常见电气元件及它们的工作原理、触头分布、触头动作情况，如：空气开关、交流接触器、热继电器，等等。
2.一般配电箱里的接线都有标号，按照线头的标号可以找到该线所连接的电气元件，根据走线可以画出线路图。
3.根据线路图以及各电气元件触头的分合情况就可以得出该电路图的工作原理。
4.一般现在很多的配电柜都装有变频器以及PLC等现代智能化控制设备，建议去了解一下它们。
其他答案2：
熟悉每个元件的符号,工作原理就行了
其他答案3：
书中自有黄金屋
最佳回答：
很复杂的！一般都是plc电路
最佳回答：
这个是星三角启动的，这个具体的原理图详见10d303-3图集。
其他答案1：
变频控制柜，一路工频一路变频，变频开启设备进行自动运作，工频开启就需要进行手动
