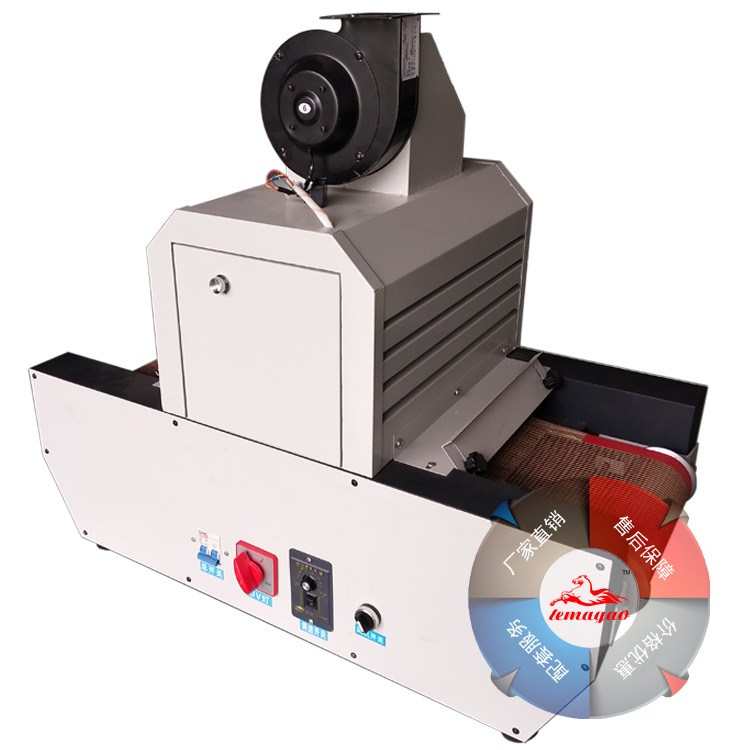

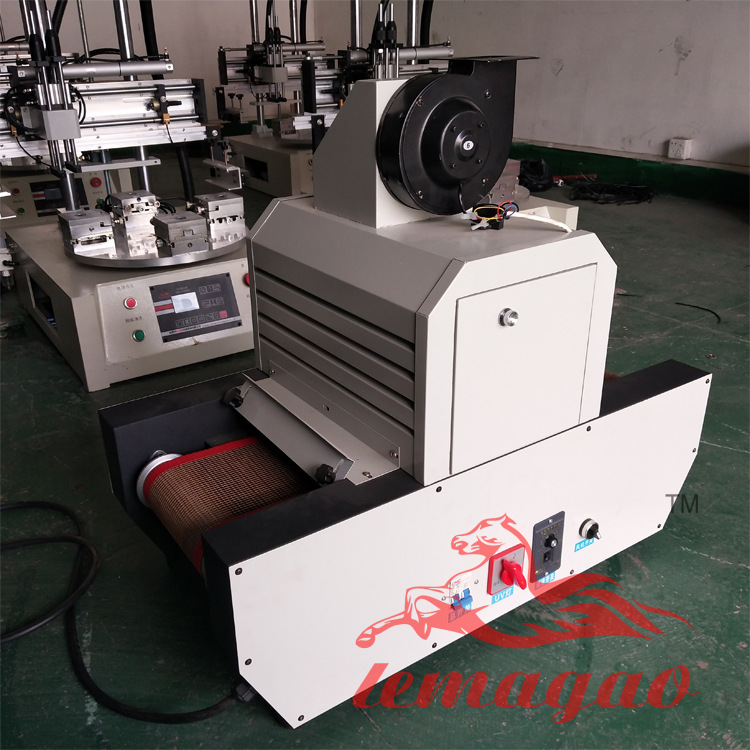

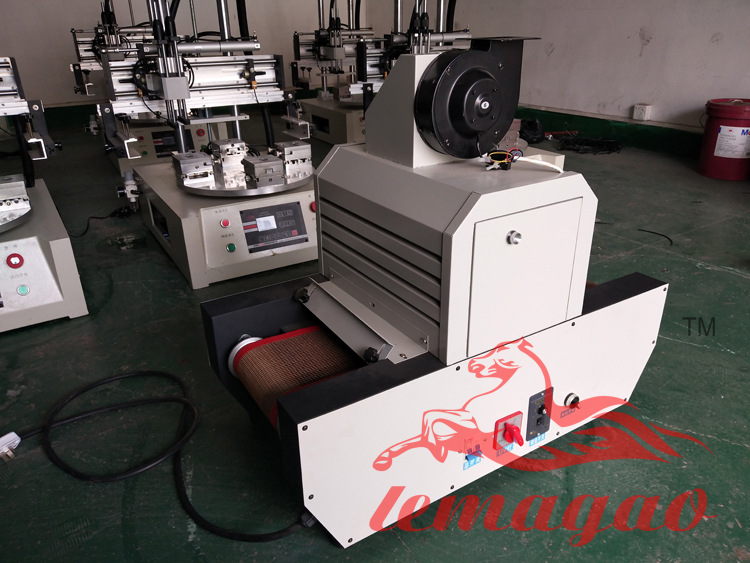

1.风阀;2.上排风机;3.UV灯箱;4.主动辊;
5.特氟龙网带;6.挡光调节板;7.控制面板
二、.用途及特点
1、用途
本机适用于UV感光性涂料、油墨、接着剂的涂装、接着、注型或多种材料的印刷表面在瞬间进行固化干燥。
1.印刷方面:广泛使用于网版印刷、平板印刷、凸版印刷、自粘商标、金属铭牌、PC、PVC、ABS、PS、压克力、特多龙、玻璃、陶瓷、电子零件、单面电路板等。
2.涂装方面:木材表面光亮涂装、纸面上光、塑胶地砖、PU成皮上光、光纤线表面涂装等。
3.接着方面:电路板CHIP零件之接着、各种电子零件、玻璃之接着、液晶片、端子封胶之接着。
4.注型方面:装饰用彩盘器皿、装饰用佩带品(纽扣、胸针、发夹、皮带扣等)。
2、特点
1.瞬间干燥,生产效率高。
2.干燥后能使印件表面达到高硬度、高光泽,耐磨擦、耐溶剂的效果。
3.传动采用辊轴传送,变频无级调速。
4.输送带防偏移,保证输送顺畅。
5.选用优质高效灯管,灯室强制式排热,延长灯管寿命,保护干燥物品不会受热变形。
6.箱体表面全喷塑处理,美观大方,耐腐蚀。
该机造型新颖,结构合理,有效工作面积大,功能全,操作简单,维修调方便,噪音小,可靠性高,成本低,能耗少,生产效率高。
三.主要技术参数
名称 |
技术参数 |
型号 |
GGJ-200/1 |
电源 |
交流220V |
进料/出料长度 |
170/170mm |
外观尺寸 |
L800mm×W430mm×H830mm |
进料高度 |
40mm |
输送形式 |
网带输送 |
输送宽 |
200mm |
传动速度 |
0-13m/min |
传动形式 |
链传动 |
传送电机 |
交流电子调速15W |
排风机 |
40W×1台 |
UV灯管 |
2KW×1支 |
灯管寿命 |
如果24小时连续使用可达800小时 |
装饰形式 |
喷塑 |
板材 |
优质冷板 |
总功率 |
2.1KW |
