产品规格及说明 | |
---|---|
设备品牌:帝龙 | 设备型号:HYGF-1300C |
订购价格:电话/面议 | 交货日期:3~30/工作日 |
电源:380v | 包装:薄膜 |
加工定制:是 | 重量:7000(kg) |
总功率:85(Kw) | 类型:干式复合机 |
复合层数:2(层) | 放卷直径:600(mm) |
收卷直径:600(mm) | 机械速度:150(mm) |
外形尺寸:13700*3200*3200(mm) | |
产品标签:uv固化涂布,紫外线固化,uv胶固化灯,uv固化涂布机,紫外线固化灯,多功能uv胶固化灯,多功能涂布机复合机 | |
咨询热线:13715339029 | 售后服务:13715339029 |
技术咨询:13715339029 | QQ咨询:260200500 |
联系电话:13715339029,13715339029

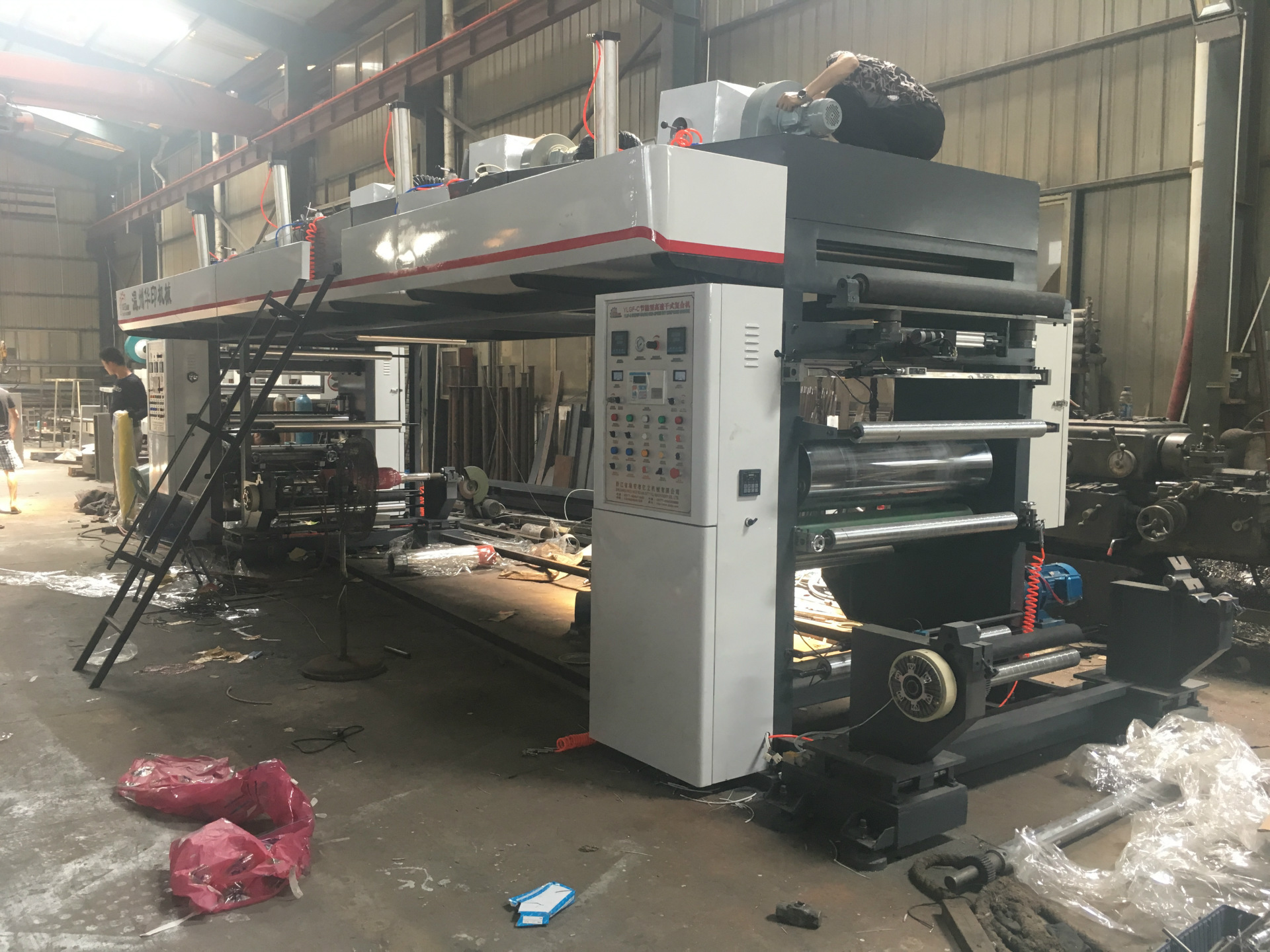

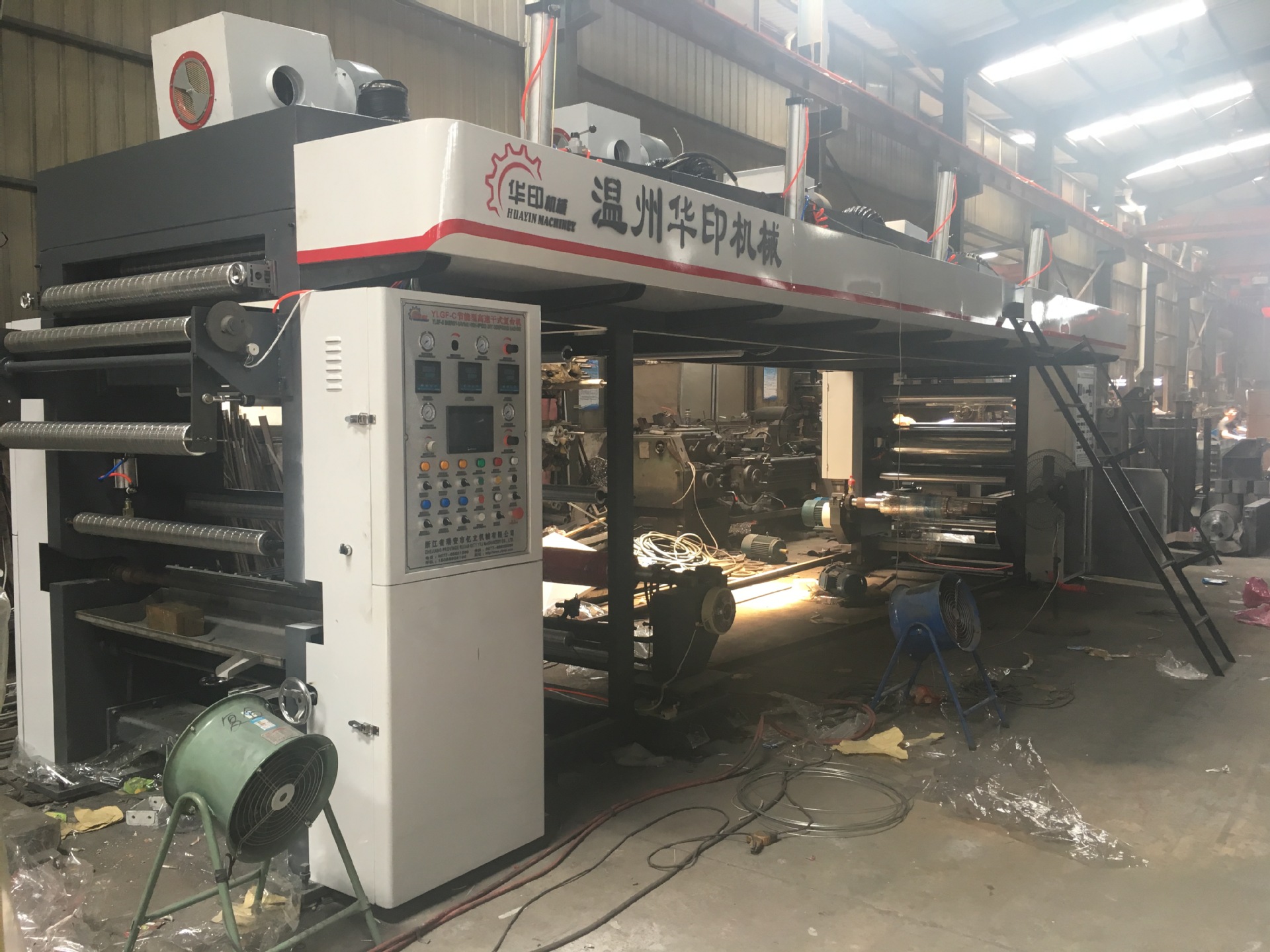

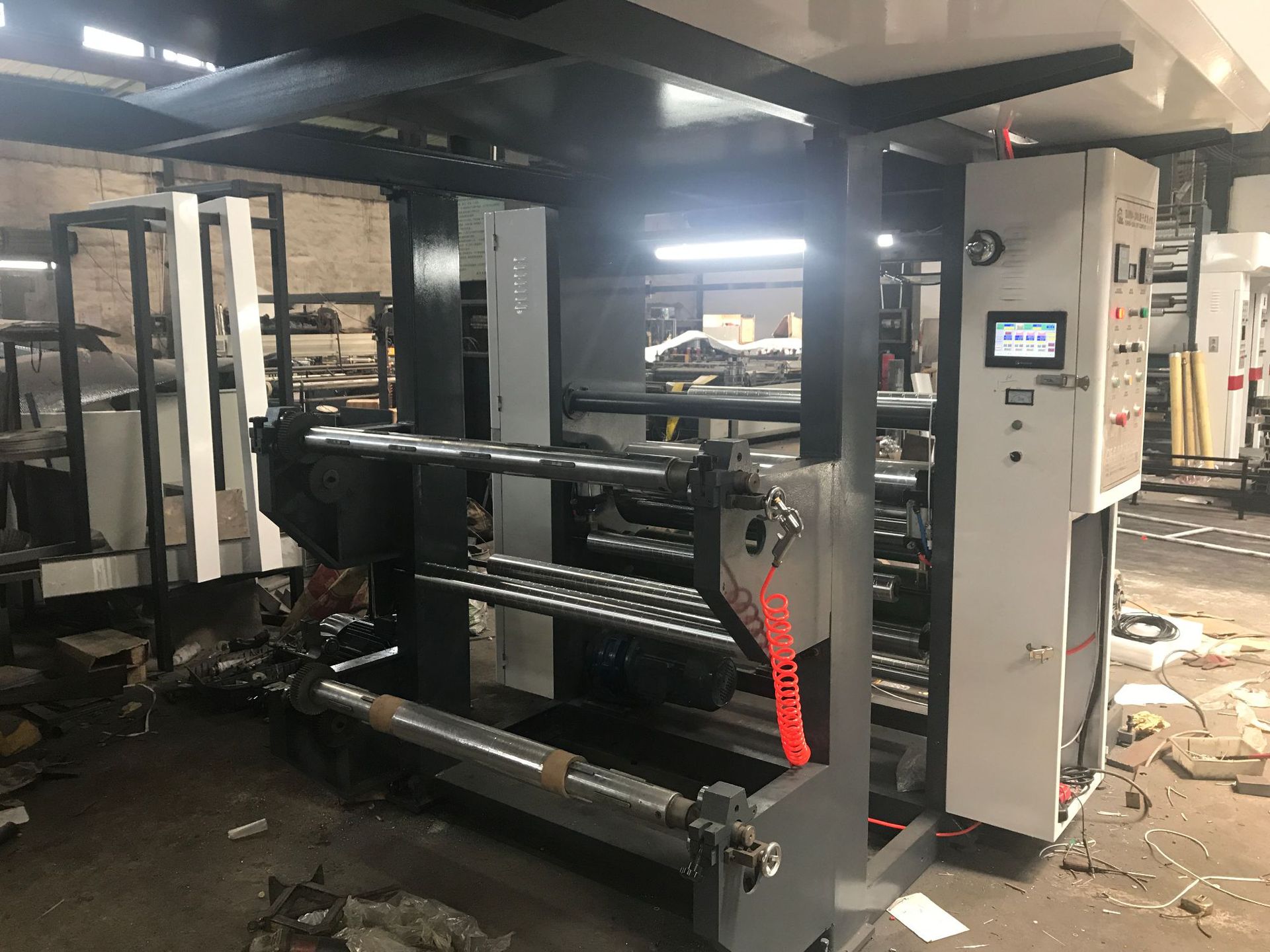

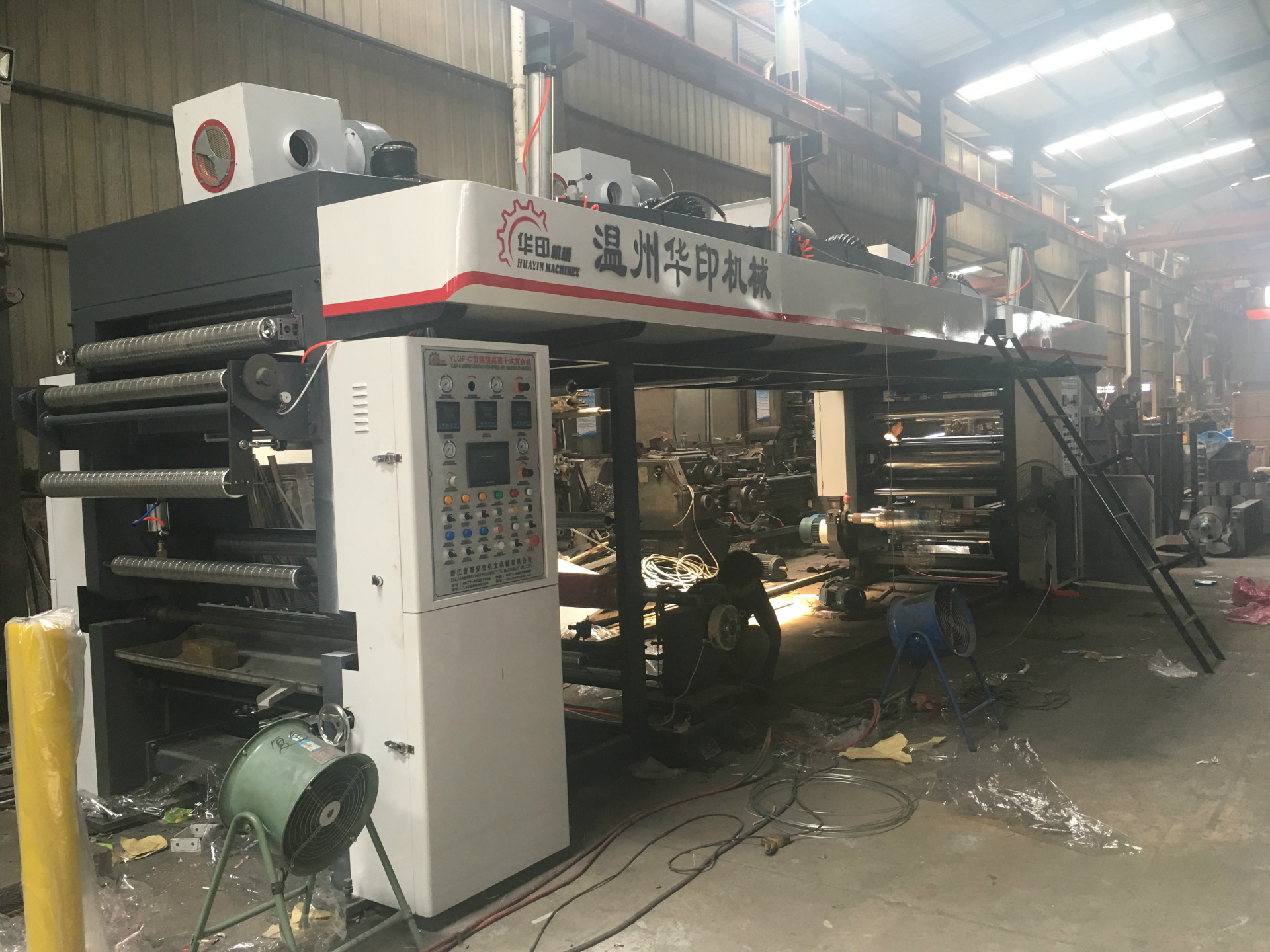

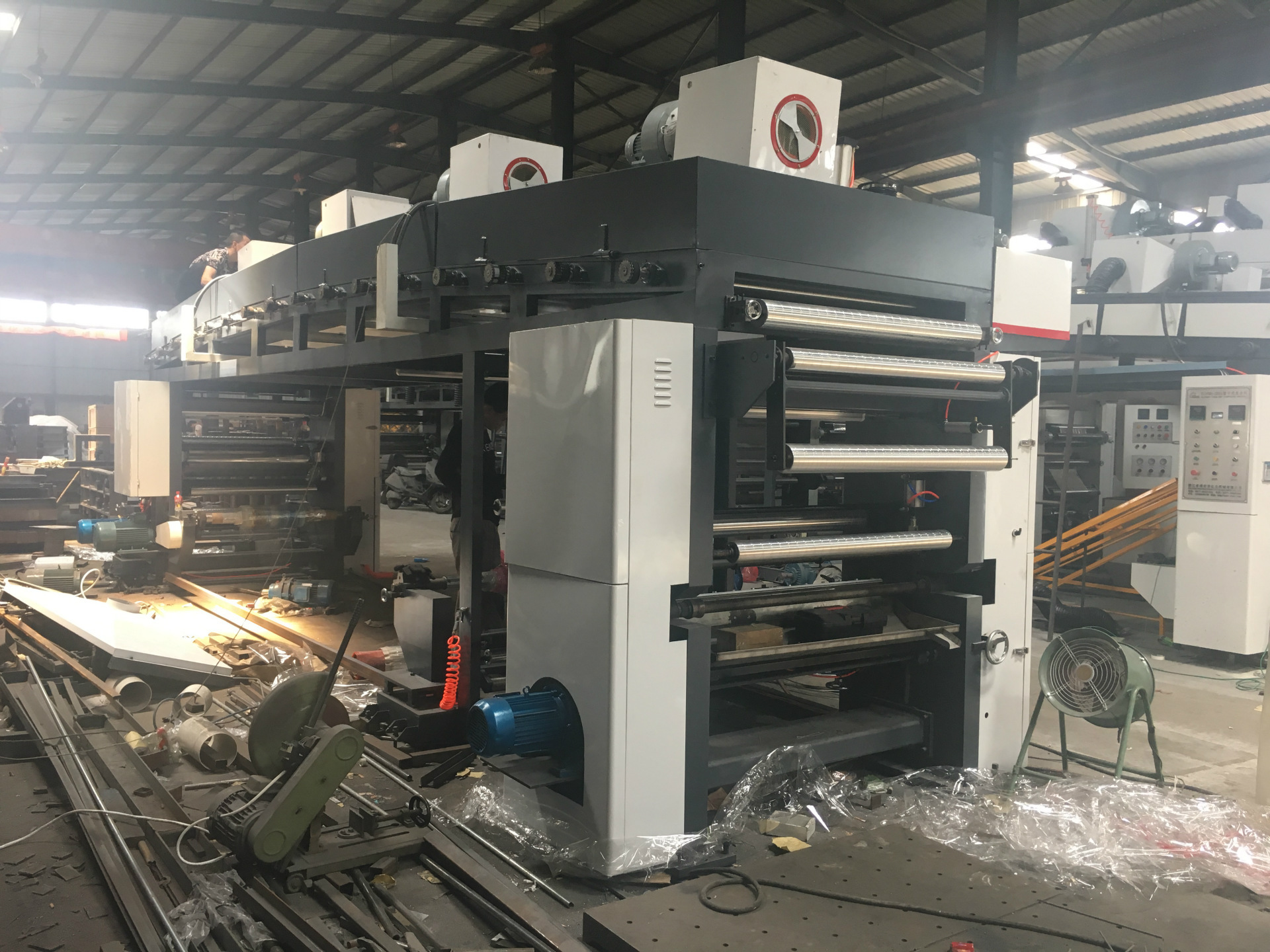

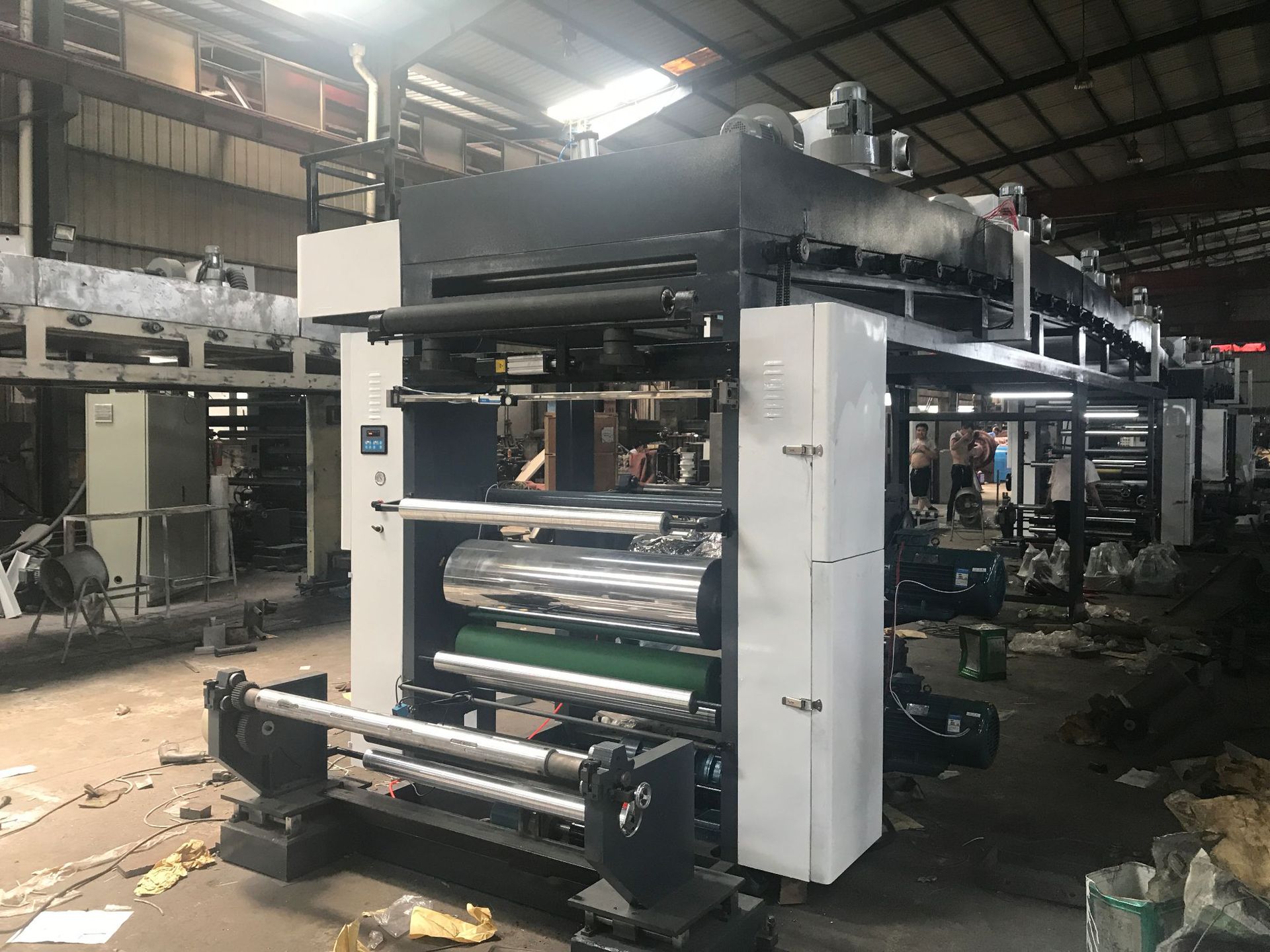

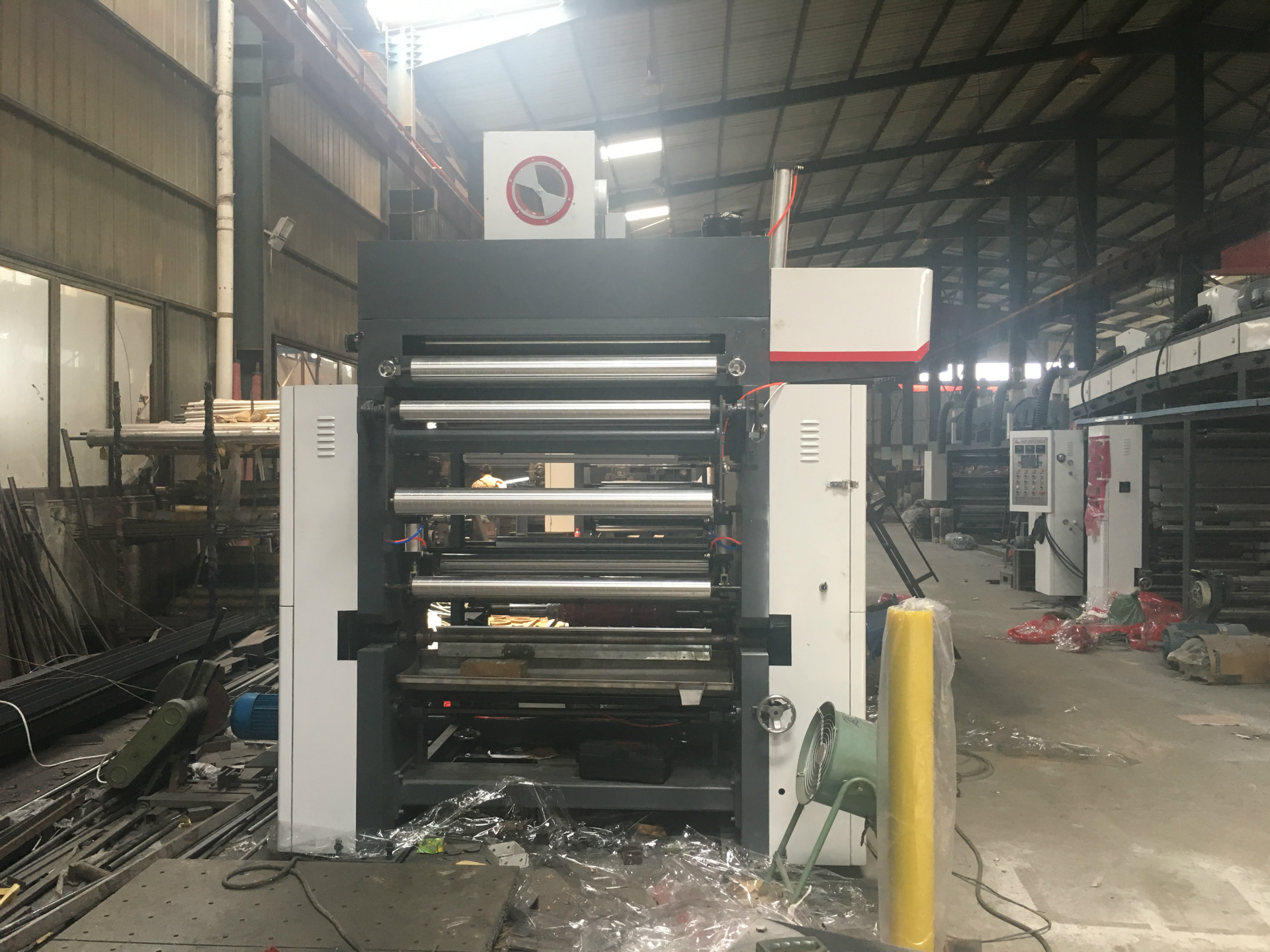

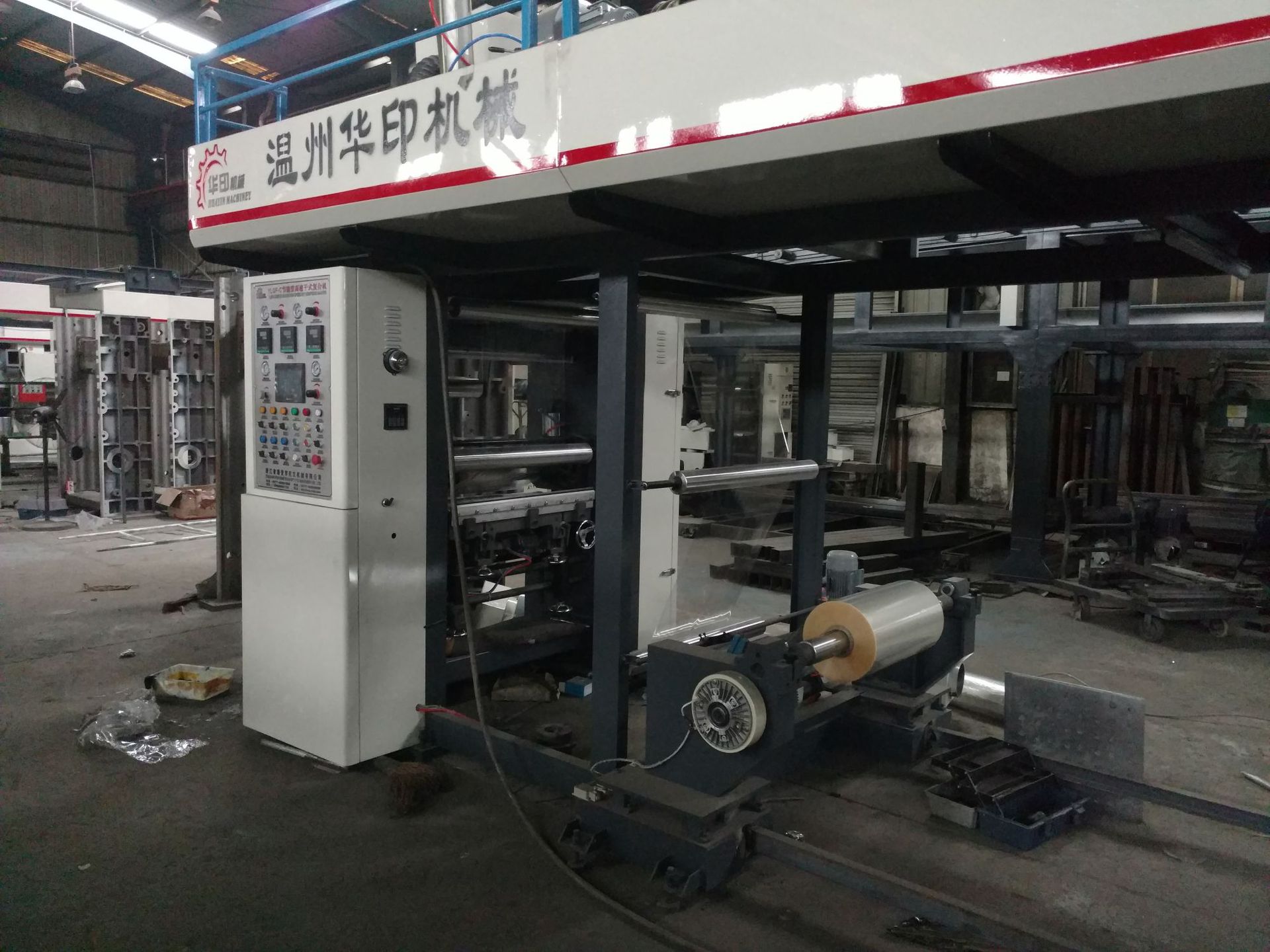

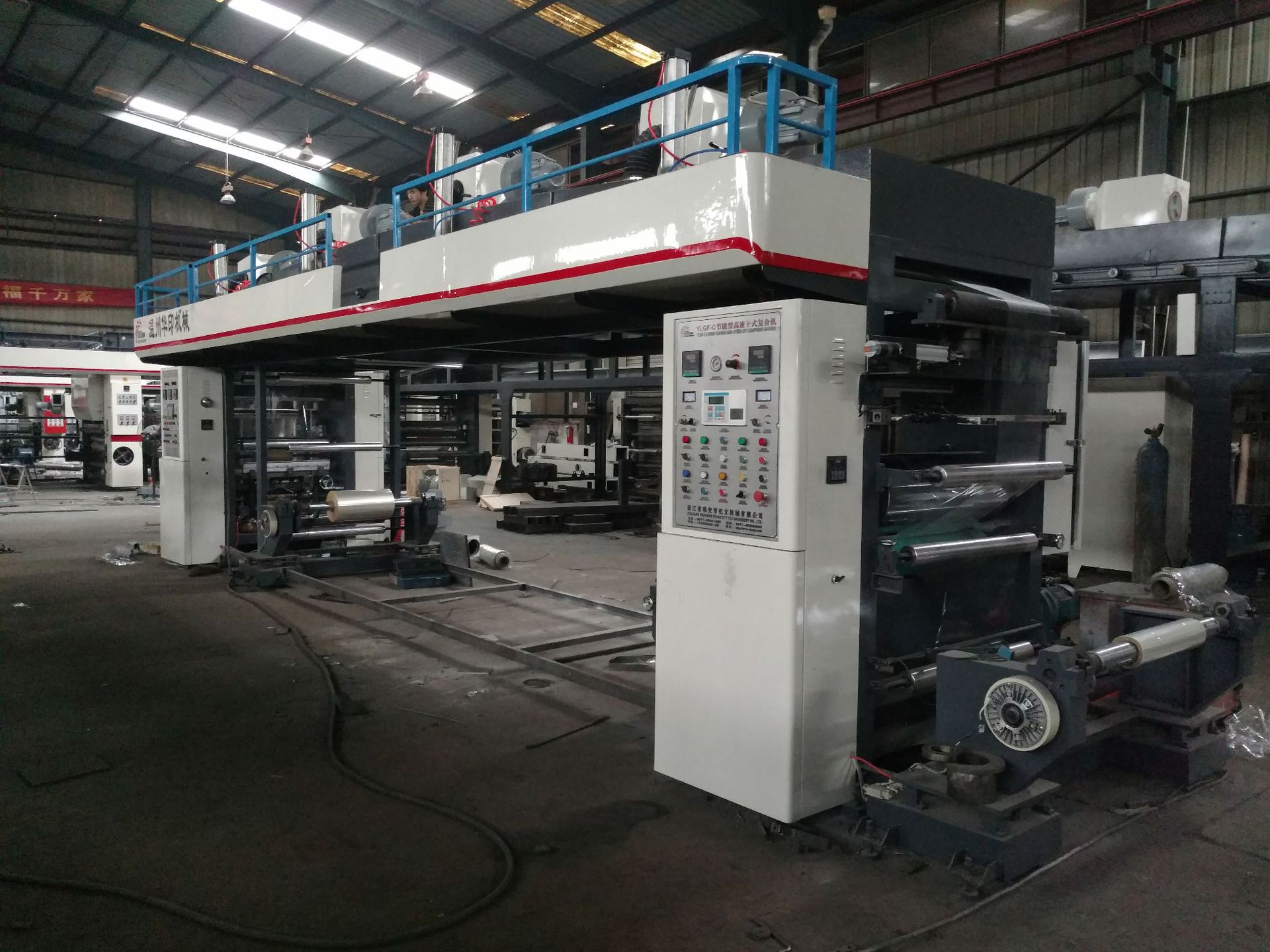

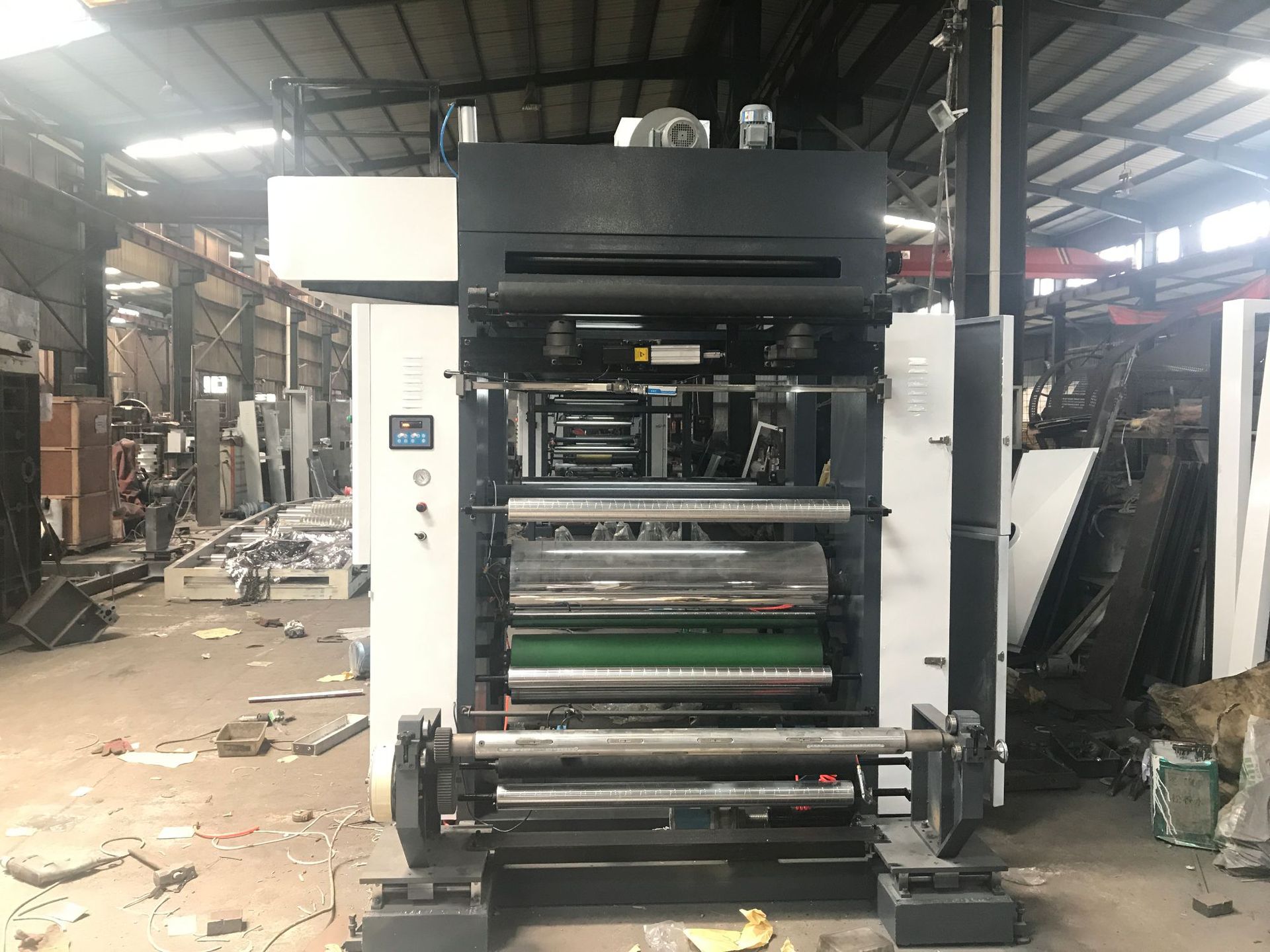

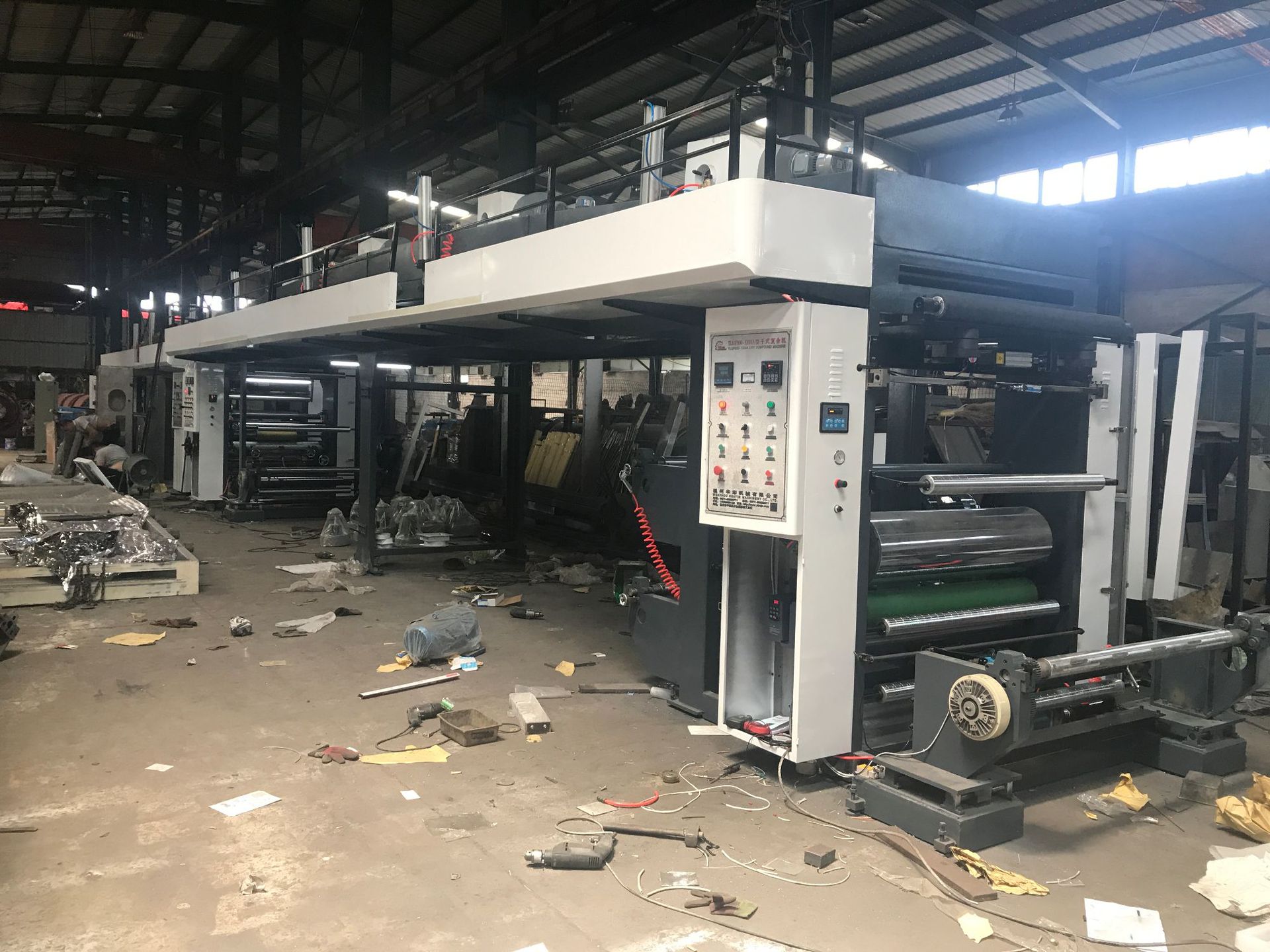

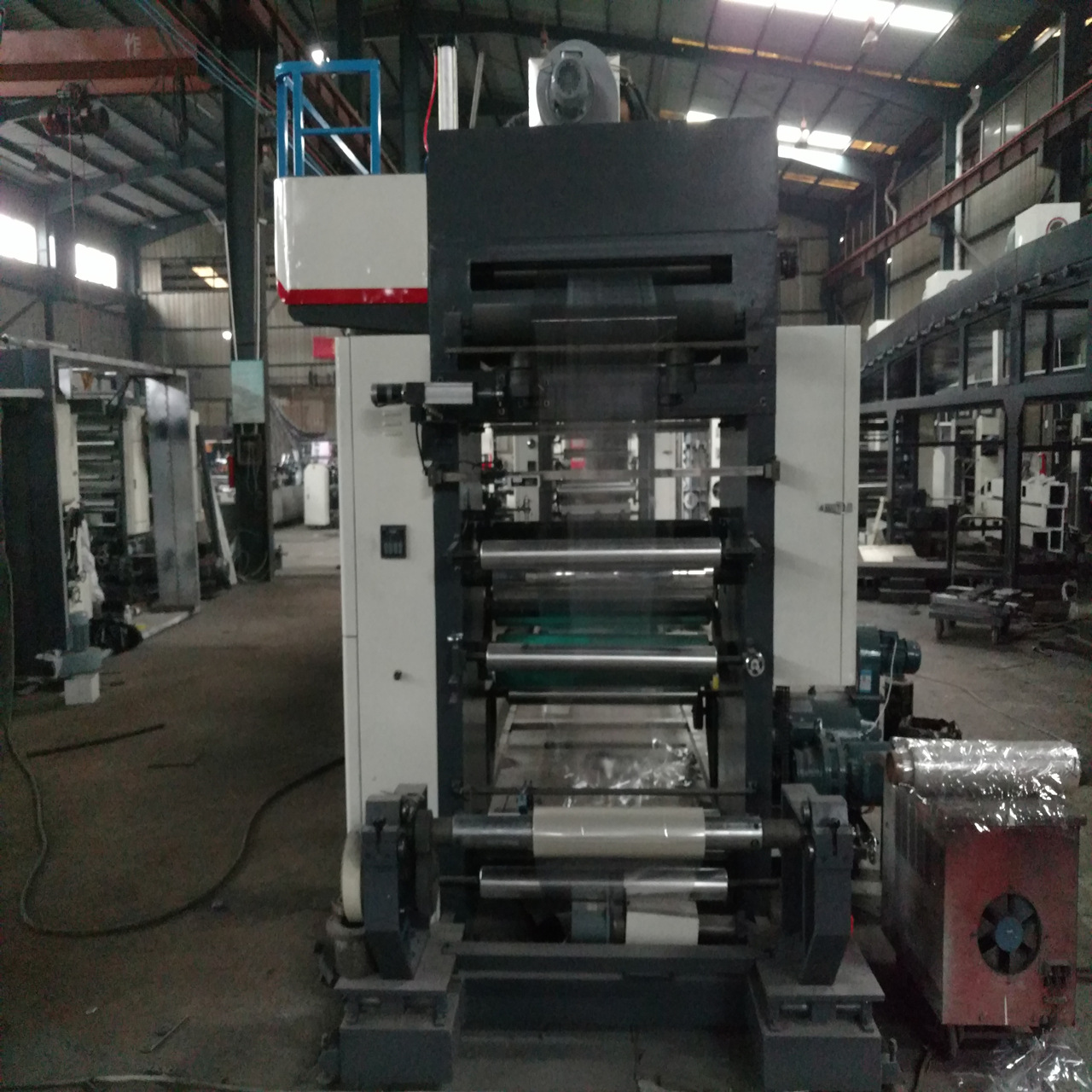

UV转移剥离多功能复合机
UV胶涂布转移剥离多功能复合机,需UV灯固化
1、采用大墙板结构,墙板高度1850mm,宽度700mm,厚度100mm
2、整机PLC控制,人机界面操作。
3、机械速度:150米/分,复合速度:10-130米/分。
4、烘道长度:8米气顶开盖,四段恒温加热。
5、三纠偏:第一放料纠偏,第二放料纠偏,烘道口EPC纠偏。
6、双变频同步控制,重型刮刀。
联系电话:13715339029,13715339029
HYGF-800C高速干式复合机
总述:HYGF-C系列高速干式复合机是我公司根据国内主流市场,以经济,实惠及以人为本的原则研发设计而成。整机采用全气压、PLC张力控制、三纠偏、人机界面操作等装置,保证机器具有出色的工作稳定性及高精度的复合精度,是薄膜、纸张等卷筒材料复合的理想设备。
用途:本机适用于BOPP. PET. CPP. PVC. PE.纸张等具有以上材料相似性质的卷筒状材料的两层或多层复合,形成一种具有高强度,高保鲜,耐蒸煮等优良特性的新型包装材料.
一、主要技术参数
1.复合层数:2层/次
2.料膜最大宽度:800mm
3.导向辊宽度:850mm
4.适用基材:PET:12—69um BOPP:19—60um CPP:20—60um
PE:30—100um等具有以上相同性质的筒料。
5.机械速度:150m/min
6.工作速度:10—130m/min(速度与复合胶水及上胶量有关)
7.第一放料卷最大直径:Φ600mm
8.第二放料卷最大直径:Φ600mm
9.收料卷最大直径:Φ800mm
10.收、放料卷轴:气胀轴
11.收、放料卷筒芯直径:内径Φ76mm,外径Φ92mm
12.张力范围:3—50kg
13.烘箱总长度8000mm(分4个区)
14.烘箱最高温度:100℃
15.干燥形式:电加热热风干燥
16.电源:380v,50Hz,3相4线
17.电加热功率约:69kw
18.总功率:约85kw
19.机器外形尺寸:约9700×2300×3400(mm)(L×W×H)
20.机器重量:约6T
21.低压电器品牌:正泰电器
22.气动元件品牌:深圳市帝龙科技有限公司
23.变频器品牌:科沃
24.机身为高强度低应力合金铸件.

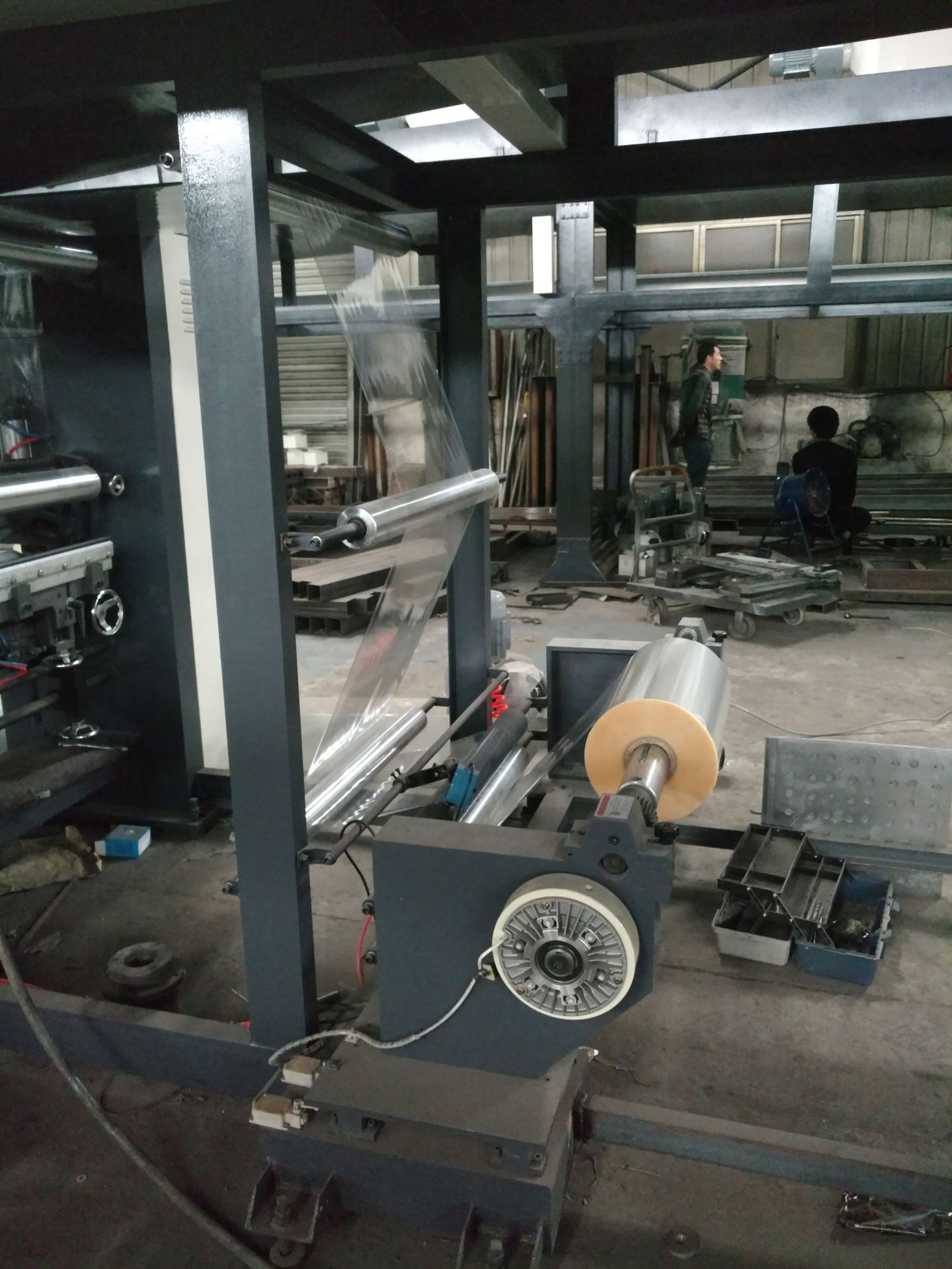

二、放卷部
1.独立的单工位放料架.自动光电纠偏控制
2.料卷横向手动调节量:±20mm。
3.第一放卷张力:50N.M磁粉制动器控制.张力由PLC控制
4.第二放卷张力:50N.M磁粉制动器控制.张力由PLC控制

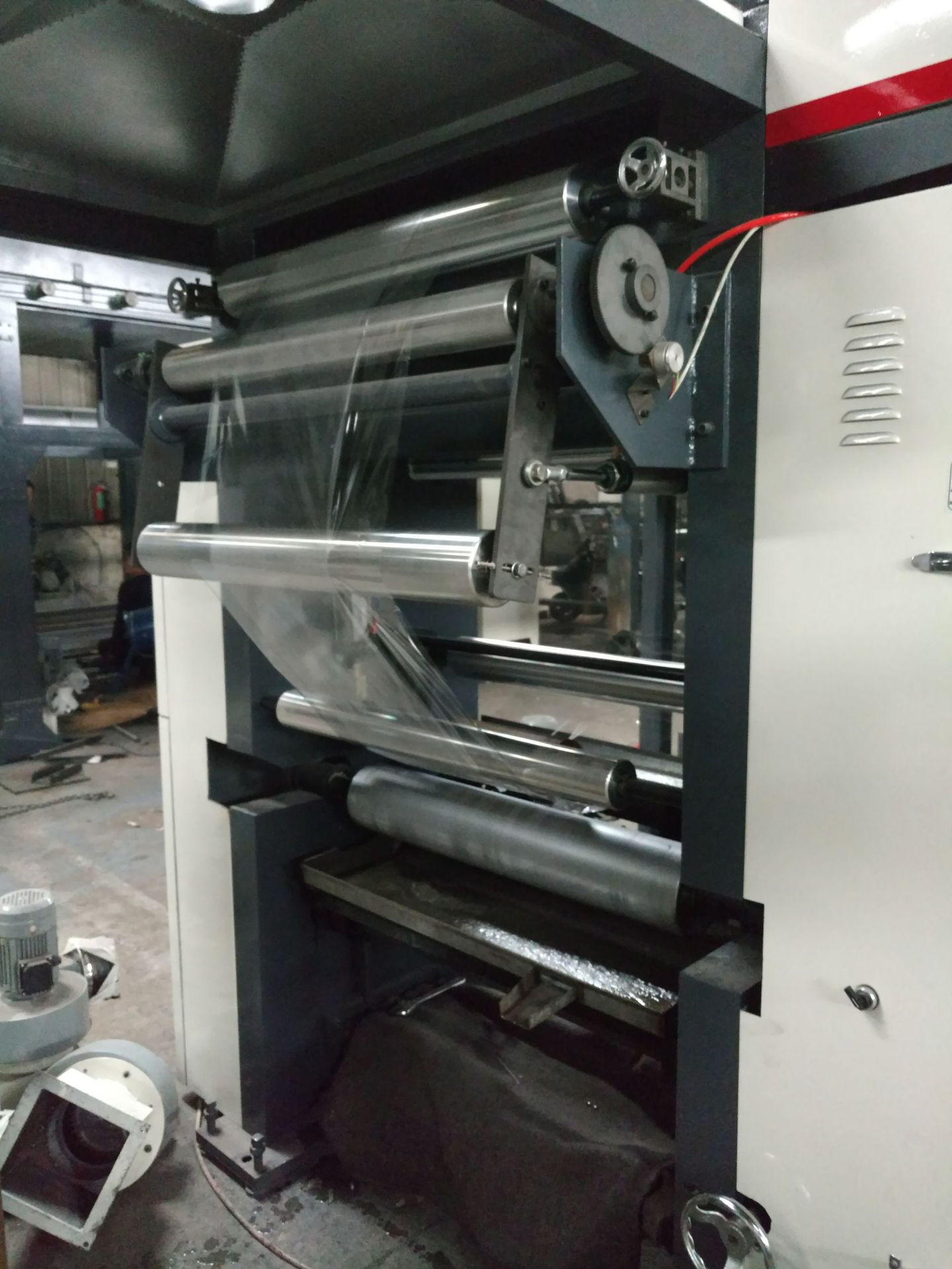

三、上胶单元
1.上胶方式为网纹辊直接浸入胶水盘.再由刮刀刮去多余胶水进行定量上胶.
网纹辊直径Φ150mm。(暂定120目1条)
2.上胶网纹辊安装方式为轴式固定式结构。
3.刮刀装置为双轴式气动加压离合,横向窜动±5mm。刮刀的前后,上下及角度位置手动可调.横抽窜动由单独电机带动.
4.涂胶网纹辊由单独电机驱动。(2.2KW摆线针轮减速电机)
5.胶斗为不锈钢材料,上、下位置可手动调整.
6.双气缸摆臂式压胶辊。压力大小可调.胶辊直径Φ120mm.(聚胺脂)

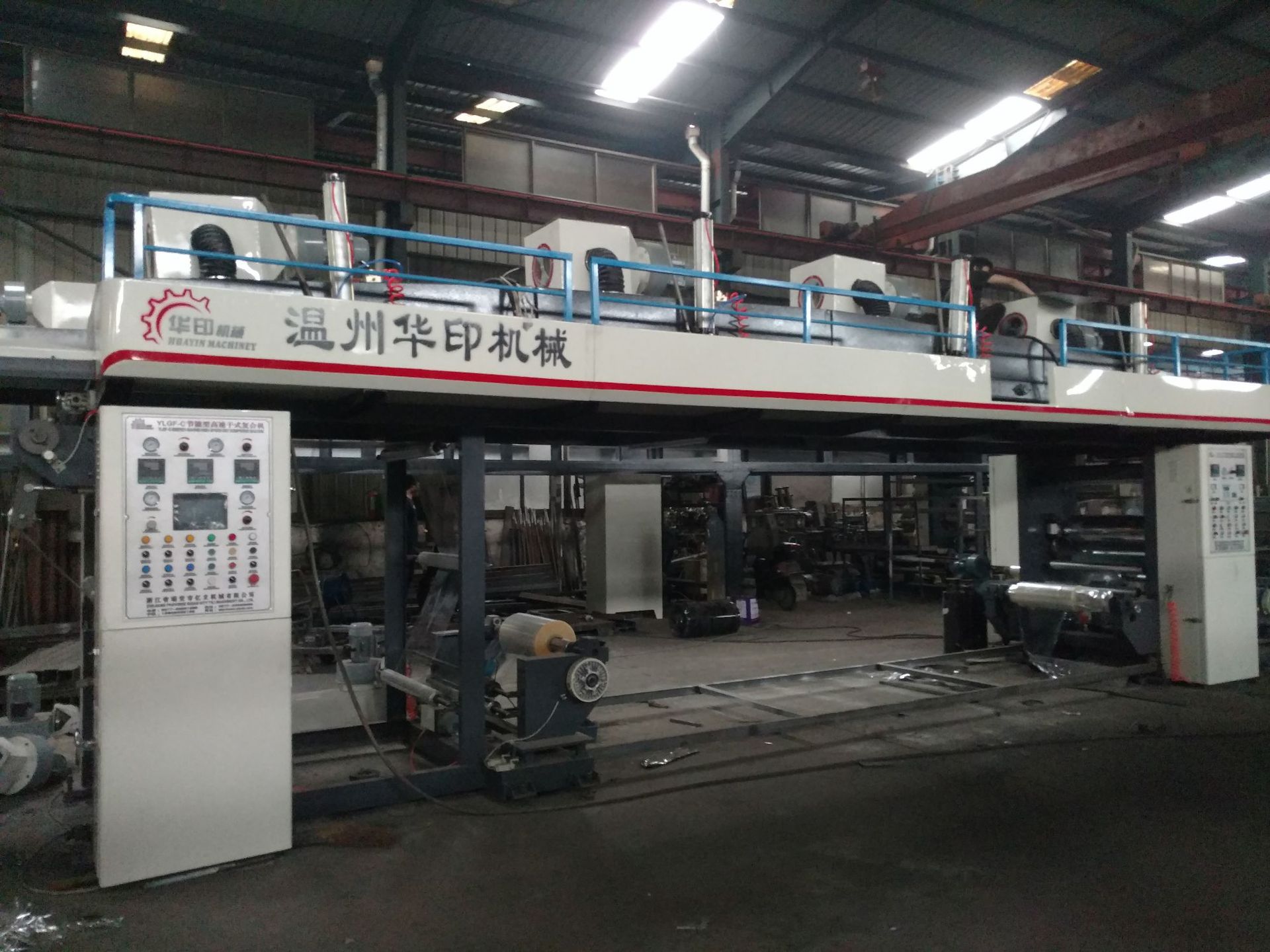

四、烘箱部
1.烘箱长度8米。分4区,全封闭上下双体烘箱。
2.各区烘箱温度自动恒温控制,温度由温控表显示.
3.烘箱上箱体开启为气动开合
4.集中废气排出管路.
5.整个烘箱为负压设计
6.烘箱有隔热保温措施.保温层厚度25mm.
7.每区烘箱上进风和排风的风量均可调节
8.烘箱内导向辊为主动辊且与主机同步。
9.烘箱进口设有浮动辊以控制上胶及烘道与主机同步。
10.电加热功率:每节15KW (分两档控制)
11.进风风机1.1KW 4只
12.抽风风机0.75KW 4只
13.烘箱出口设EPC纠偏装置,保证走料整齐.
五、复合部分
1.复合辊为直径Φ320mm主动辊,表面镀铬镜面处理。由主电机(4KW变频电机)驱动,复合辊表面线速度与涂胶网纹辊表面线速度同步控制。
2.复合压辊由气缸控制其分离、合压。压合胶辊直径Φ150mm。双压辊重压型.
3.复合辊采用油加热(9kw),经导热油传热至复合辊表面,使复合钢辊表面整个宽度方向上温度均匀,有利于保证产品的复合质量
4.复合辊表面温度(复合温度)恒温自动控制
5.复合压辊胶层材料为耐热橡胶,硬度邵尔(A)85-90°,复合辊表面最高温度:100℃,复合最大压力:1500kg
六、收卷部
1.独立的单工位收料架.
2.收料采用力矩电机单独驱动(40N.M 1台)
3.料轴轴Φ76mm气胀轴 1条
4.料卷横向手动调节量:±20mm。
七、机架部
7.1.整体式高强度低应力合金铸铁墙板
7.2.墙板规格:1850X700X100(mm)
7.3.槽钢:国标
八、照明系统:每部位有电子节能灯
九、主要电器清单
序号 |
名 称 |
规格、型号 |
备 注 |
单位 |
数量 |
1 |
主电机(复合电机) |
4KW |
上海焊速 |
台 |
1 |
2 |
主机变频器 |
4KW |
科沃机电 |
台 |
1 |
3 |
上胶电机 |
2.2KW |
上海焊速 |
台 |
1 |
4 |
上胶电机变频器 |
2.2KW |
科沃机电 |
台 |
1 |
5 |
放料磁粉制动器 |
50N.M |
瑞安胜达 |
台 |
2 |
6 |
收卷力矩电机 |
40N.M |
上海伟力 |
台 |
1 |
7 |
自动温控仪 |
92X92 |
台州产 |
台 |
5 |
8 |
进风离心风机 |
1.1KW |
上海伟力 |
台 |
4 |
9 |
抽风离心风机 |
0.75KW |
上海伟力 |
台 |
4 |
10 |
导辊 |
Ø80 Ø100 |
|
|
|
11 |
触摸屏 |
7.0寸 |
威伦 |
台 |
1 |
12 |
PLC |
|
|
套 |
1 |
十、随机配件
序号 |
名 称 |
规格、型号 |
备 注 |
单位 |
数量 |
1 |
上胶聚氨酯压胶辊 |
800 |
1条 |
条 |
1条 |
2 |
复合压辊 |
|
|
条 |
1条 |
3 |
胶 盘 |
|
1只 |
只 |
1只 |
4 |
油墨软刀片 |
850mm |
|
条 |
1 |
5 |
油墨垫刀片 |
850mm |
|
条 |
1 |
6 |
工具箱 |
十字螺丝刀.一字螺丝刀.内六角扳手等 |
套 |
1 |
